Do jakich okazji nadają się różne typy bezpieczników?

Bezpieczniki niskonapięciowepozostają powszechnie stosowanymi urządzeniami ochrony elektrycznej w przemyśle, handlu i nowych dziedzinach energii.

Chociaż wyłączniki automatyczne są coraz szerzej stosowane, w niektórych sytuacjach nadal preferowane są bezpieczniki. Wynika to głównie z ich szybkiej reakcji, dużej zdolności wyłączania oraz stosunkowo prostej i niezawodnej konstrukcji.

Normy klasyfikacji bezpieczników

IEC60269to szereg norm dotyczących bezpieczników niskiego napięcia wydanych przez Międzynarodową Komisję Elektrotechniczną, która stosuje dwuliterowy system klasyfikacji w celu identyfikacji funkcji i przedmiotów zastosowania bezpieczników.

Pierwsza litera oznaczagłówny tryb pracybezpiecznika:

g= ogólnego przeznaczenia (zapewnia ochronę przed przeciążeniem i zwarciem)

a=powiązany (tylko zabezpieczenie przed zwarciem)

Druga litera oznaczachroniony obiekt lub aplikacja(np. G=kabel/przewód, M=silnik, R=półprzewodnik itp.)

Typy bezpieczników i ich zastosowania

Typ bezpiecznika	Zakres ochrony	Typowe zastosowania	Główna charakterystyka
gG/gL	Pełny zakres	Obwody ogólne, kable, systemy dystrybucyjne	Najpopularniejszy typ; zapewnia ochronę przed przeciążeniem i zwarciem
jestem	Częściowy zakres	Obwody silnika	Wytrzymuje wysoki prąd rozruchowy; wymaga osobnego zabezpieczenia przed przeciążeniem
gM	Pełny zakres	Ochrona silnika	Kompletna ochrona silnika; wytrzymuje wysoki prąd rozruchowy bez obniżania wartości znamionowych
aR	Częściowy zakres	Urządzenia półprzewodnikowe, prostowniki	Ultraszybkie działanie; chroni wrażliwe elementy elektroniczne

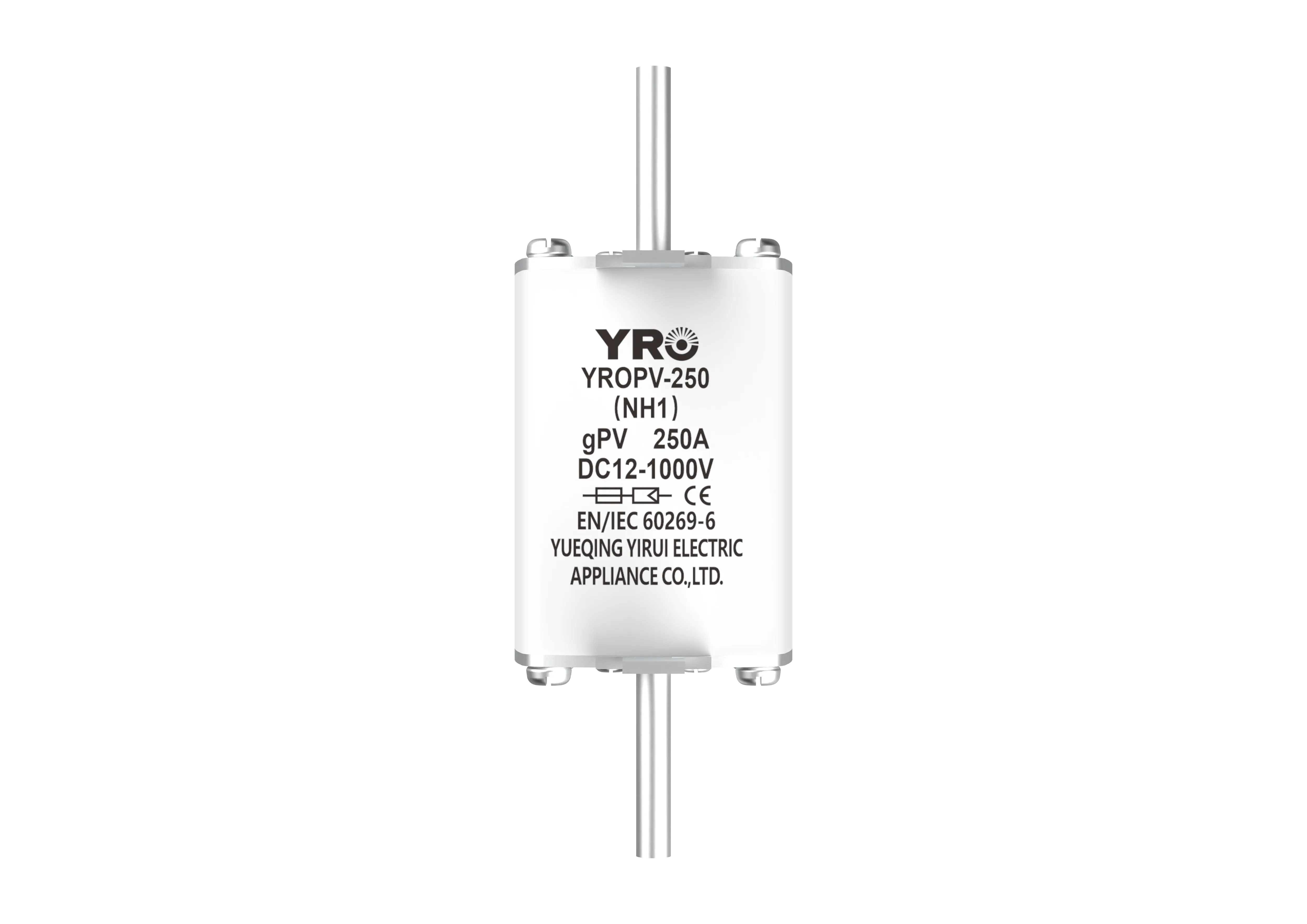

gPV	Pełny zakres	Systemy fotowoltaiczne	Specjalnie zaprojektowany do zastosowań DC PV; obsługuje prąd wsteczny

Dlaczego niektórzy producenci wolą używać bezpieczników zamiast wyłączników automatycznych?

Chociażwyłączniki automatycznemożna zresetować i ponownie wykorzystać, w niektórych przypadkach zalety bezpieczników są bardziej oczywiste, dlatego są one powszechnie wybierane przez wielu producentów.

• DC działa znacznie lepiej niż wyłączniki automatyczne

Zdolność wyłączników do gaszenia łuku jest ograniczona w środowiskach prądu stałego

• Niższy koszt

- Szczególnie nadaje się do elektrowni fotowoltaicznych, fabrycznej dystrybucji energii i systemów wielkoskalowych

• Wyższa niezawodność

- Brak styków mechanicznych, więc nie będzie działać nieprawidłowo ze względu na starzenie się

• Mniejszy rozmiar, bardziej elastyczny układ
• Większa zdolność wyłączania zwarć

Wniosek

Bezpieczniki niskonapięciowepozostają niezbędnymi elementami systemów ochrony elektrycznej i oferują zalety, których wyłączniki nie mogą dorównać w wielu zastosowaniach. Od uniwersalnych bezpieczników gG po dedykowane typy aR do półprzewodników i bezpieczniki gPV do zastosowań fotowoltaicznych – różnorodna gama typów bezpieczników zapewnia dostępność najlepszego rozwiązania dla prawie wszystkich scenariuszy ochrony.

Chociaż wygoda resetowalnych wyłączników automatycznych czyni je atrakcyjnymi w niektórych zastosowaniach, bezpieczniki zapewniają doskonałe ograniczenie prądu, wyższą zdolność wyłączania, większą niezawodność i bardziej opłacalną ochronę w zastosowaniach o wysokim prądzie zwarciowym. Kluczem do skutecznej ochrony jest zrozumienie specyficznych wymagań układu elektrycznego i odpowiedni wybór odpowiedniego typu i wartości bezpiecznika.
