Jakie elementy elektryczne są zwykle zawarte w polu dystrybucji?

Jako istotna część dzisiejszej sieci energetycznej, skrzynki dystrybucyjne wykonują dwie ważne zadania: dostarczanie mocy do miejsca, w którym jest potrzebna i ochronić przed zagrożeniami elektrycznymi. Znajdziesz je w fabrykach, budynkach biurowych, a nawet domach, z wyłącznikami, bezpiecznikami i innymi ważnymi komponentami zainstalowanymi w środku. Komponenty te działają razem jak dobrze skoordynowany zespół, aby osiągnąć ten sam cel. Utrzymując stałą dostawę energii elektrycznej, stale monitorują uskoki i działają szybko, aby powstrzymać potencjalne problemy, zanim wyrządzi prawdziwą szkodę.

Jakie są ogólne elementy elektryczne w polu dystrybucji i jakie są ich funkcje?

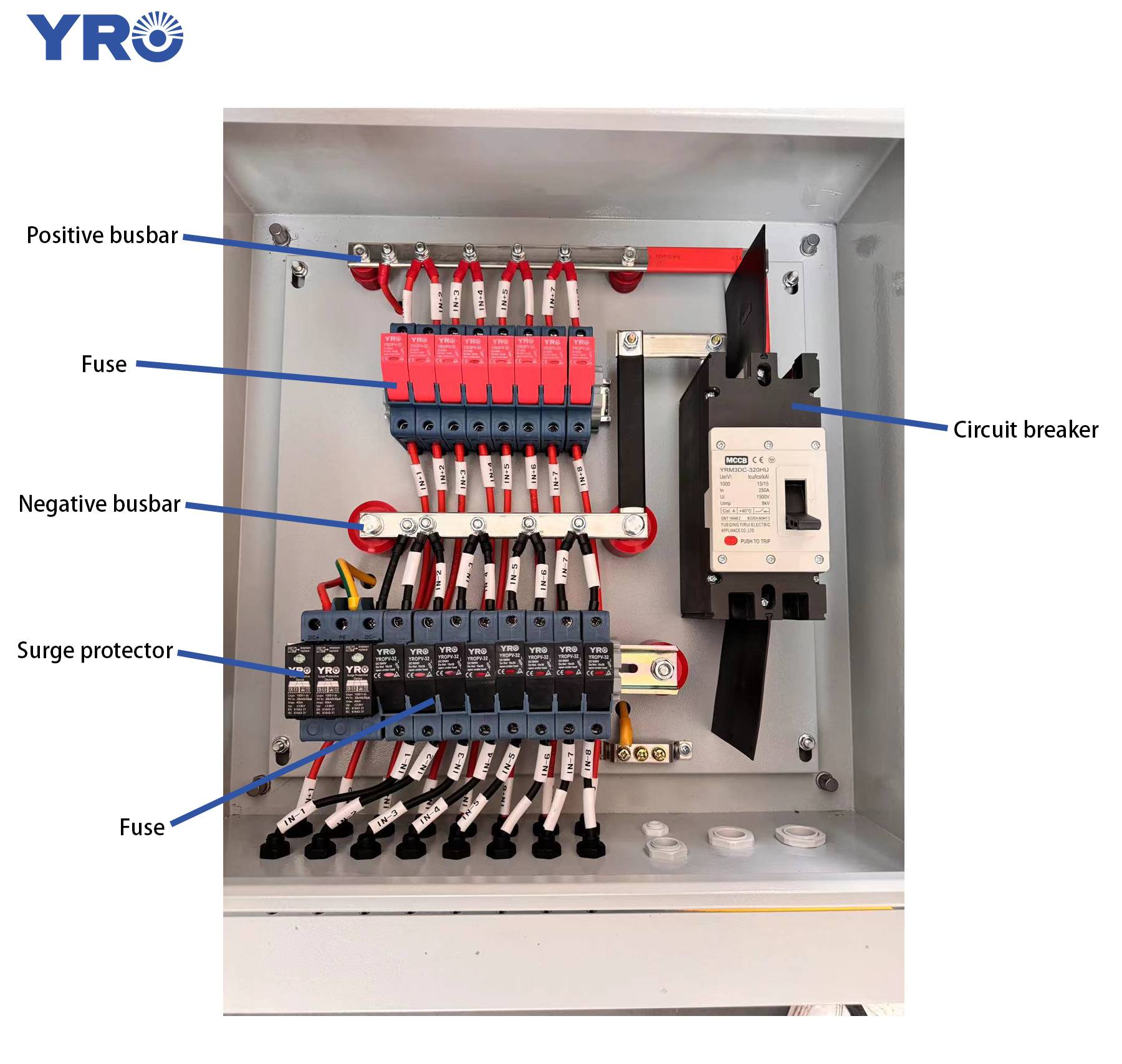

Otwórz okładkęPudełko dystrybucyjnei olśniewającą gamę komponentów. Wyjaśnimy ich funkcje w kolejności od góry do dołu i od lewej do prawej.

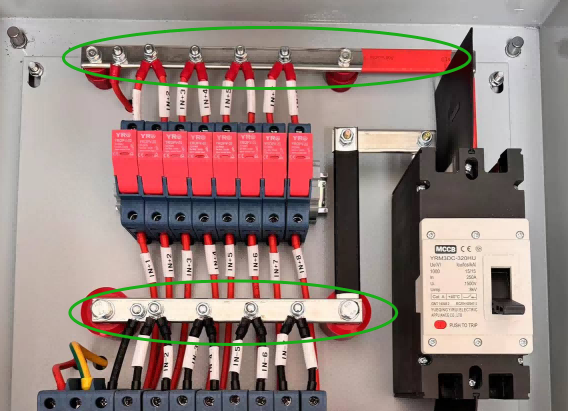

1. Busbar

Busbar jest komponentem przewodzącym wPudełko dystrybucyjneJest to odpowiedzialne za łączenie pozytywnych i negatywnych przewodów. Kusar jest często wykonany z miedzi. Ponieważ miedź ma doskonałą przewodność elektryczną, umożliwia płynne przepływ mocy, zmniejsza utratę mocy i poprawia wydajność transmisji mocy. Ponadto miedź ma również wysoką wytrzymałość mechaniczną i może wytrzymać duże obciążenia prądu, co jest niezbędne do utrzymania stabilnego działania urządzeń zasilających.

Aby poprawić wydajność szyny, zwykle jest on pokryty warstwą cyny. Długo może zapobiec utlenianiu miedzi z powietrzem, unikając wzrostu oporności kontaktowej spowodowanej przez utlenioną warstwę. Ponadto poszycie cyny zmniejsza szanse na łuk i iskrzenie, czyniąc połączenia elektryczne bezpieczniejsze.

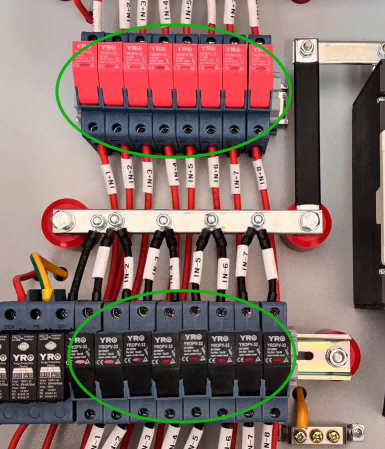

2. Bezpiecznik

Główna funkcjabezpiecznikjest to, że gdy prąd przekracza wartość znamionową bezpiecznika,posiadacz bezpiecznikaRdzeń stopi się z powodu przegrzania, tym samym odcinając prąd i chroniąc obwód. Widać, że istnieją tutaj dwa rzędy bezpieczników. Czerwony wiersz powyżej jest podłączony do bieguna dodatni, a czarny wiersz poniżej jest podłączony do bieguna ujemnego. W połączeniach elektrycznych czerwona zwykle reprezentuje biegun dodatni, a czarny reprezentuje biegun ujemny. Aby uniknąć błędów okablowania, konstrukcja pojawienia się bezpieczników YRO jest również zgodna z tą zasadą, odpowiednio za pomocą czerwonego i czarnego, dzięki czemu okablowanie jest bardziej intuicyjne. W ten sposób, obserwując kolor, możesz wyraźnie określić odpowiednią pozycję połączenia, poprawiając dokładność i bezpieczeństwo instalacji.

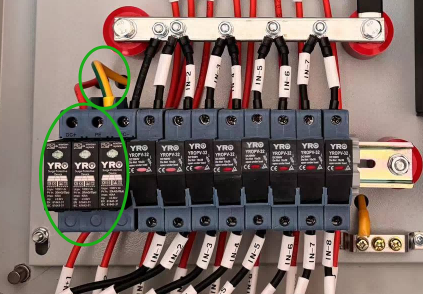

3. Błyskawica

Poruszanie się, zamontowane obok czarnego bezpiecznika toBłyskawica. Jego główną funkcją jest zapobieganie uszkodzeniu urządzeń elektrycznych przez przejściowe przepięcia (przypływy). Podczas eksploatacji sprzętu, jeśli zauważysz, że światło wskaźnika naBłyskawicaZachęca się czerwona, oznacza to, że doświadczył silnego wstrząsu podstępnego, takiego jak uderzenie pioruna lub samoobrony z powodu nienormalnie wysokiego prądu. W tym momencie musimy natychmiast sprawdzić status roboczego innego sprzętu elektrycznego, aby upewnić się, że nie ma to wpływu. Ważne jest również, aby sprawdzić, czy sam SPD należy wymienić, aby zapewnić, że nadal może zapewnić skuteczną ochronę.

Ostrożni studenci mogą zauważyć, że w polu dystrybucyjnym, oprócz czerwonego i czarnego przewodów, istnieje również wyjątkowo widoczny żółty zielony drut. Ten drut jest podłączony do błyskawicy i służy jako grunt. Uziemienie jest bardzo ważną częścią bezpieczeństwa elektrycznego, może to być sprzęt z powodu uszkodzeń lub wycieku energii elektrycznej wytwarzanej przez prąd bezpiecznie do Ziemi, aby uniknąć potencjalnych zagrożeń dla sprzętu elektrycznego i personelu. Dlatego ten żółty zielony drut jest znany jako drut uziemiający, a jego rolą jest upewnienie się, że prąd nie przepłynie przez powłokę sprzętu do personelu, aby chronić system i bezpieczeństwo użytkowników.

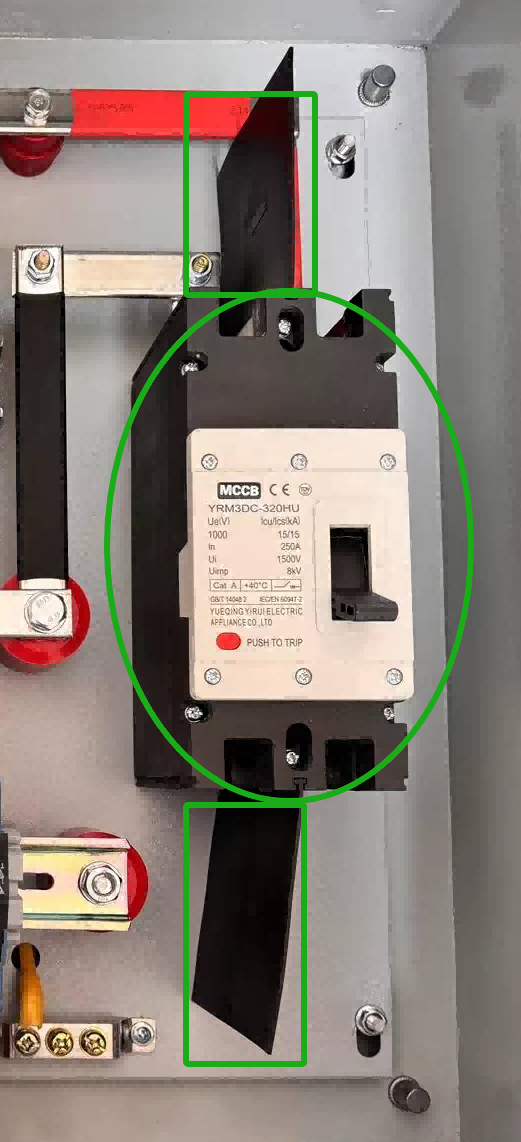

4. wyłącznik

Nasze spojrzenie przechodzi dowyłącznik obwodupo prawej stronie. Wyłącznik jest ważnym elementem w polu dystrybucji i jest używany głównie do otwierania i zamykania obwodów. Jeśli napięcie jest zbyt wysokie lub prąd jest zbyt duży, wyłącznik automatycznie potknie, chroniąc bezpieczeństwo obwodu i sprzętu.

W pobliżu wyłącznika znajdują się dwie czarne rzeczy. Są to płytki gaśnicze. Prąd stały ma charakterystykę łuku. Gdy czerwony drut i czarny drut są podłączone, ale nie zwarte i są blisko siebie, mogą wystąpić iskry. To jest zjawisko łukowe. Funkcją płyty gaśniczej łuku jest zapobieganie temu.

5. Inni

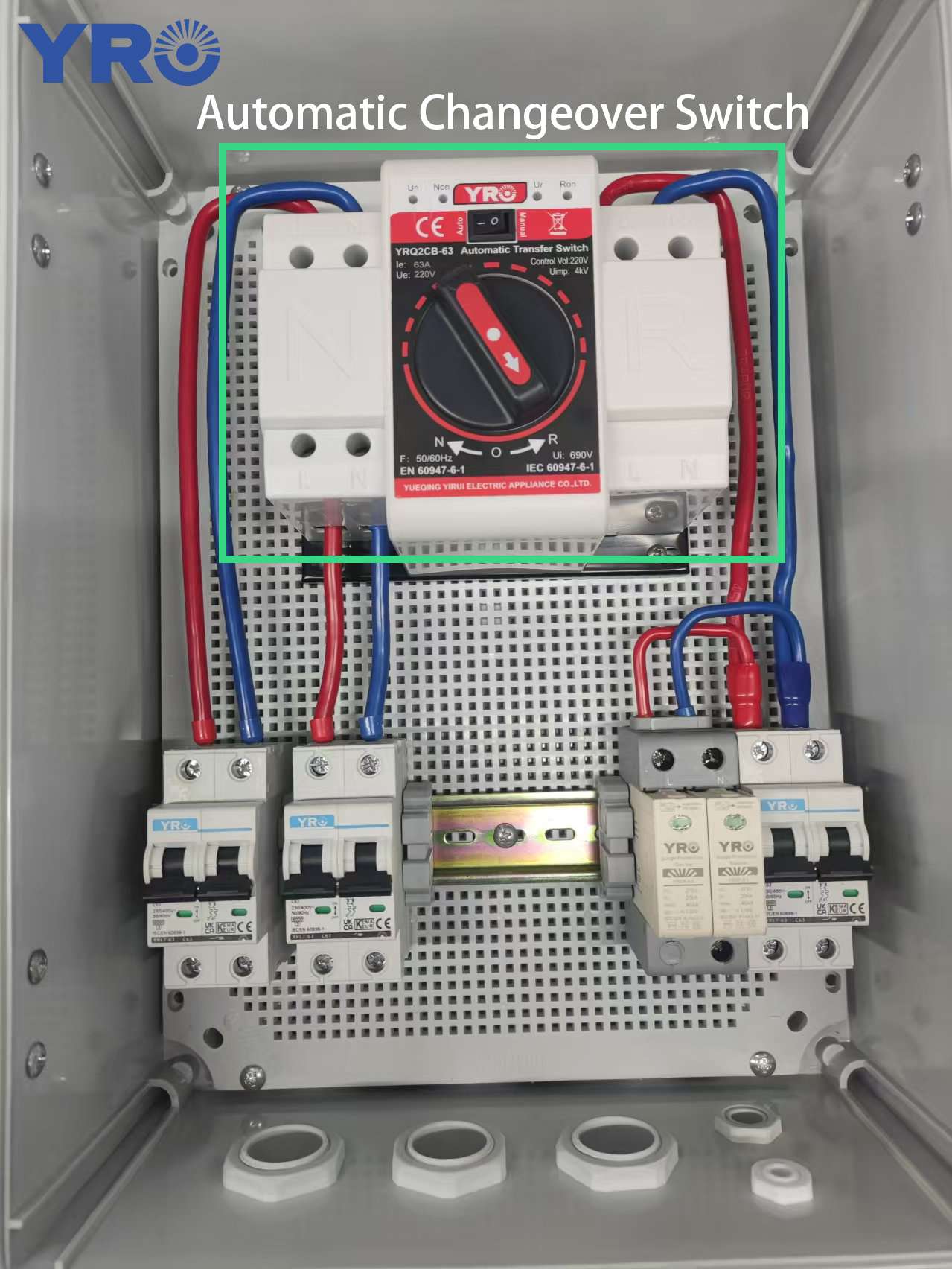

Oprócz powyższych komponentów, Over/poniżej ochraniacze napięcia,automatyczny przełącznik zmianyW przypadku podwójnych zasilania zasilacze ochraniacze wycieków, styczniki itp. Można również zainstalować w polu dystrybucji. Komponenty te można rozsądnie skonfigurować zgodnie z rzeczywistymi potrzebą, aby zapewnić bardziej kompleksowe rozwiązanie ochrony i kontroli energii.
