Co to jest przełącznik rozłączający i jak to działa?

Podczas rutynowej konserwacji systemów elektroenergetycznych technicy często spotykają się z trudną sytuacją: jak bezpiecznie przerwać przepływ elektryczny podczas obsługi urządzeń, przy jednoczesnym zapobieganiu wypadkom takim jak błyski łukowe lub eksplozje z powodu błędów operacyjnych? Dokładnie opiera się na tej faktycznej sytuacji, że odłącznik, dedykowane urządzenie, zostało opracowane i zastosowane.

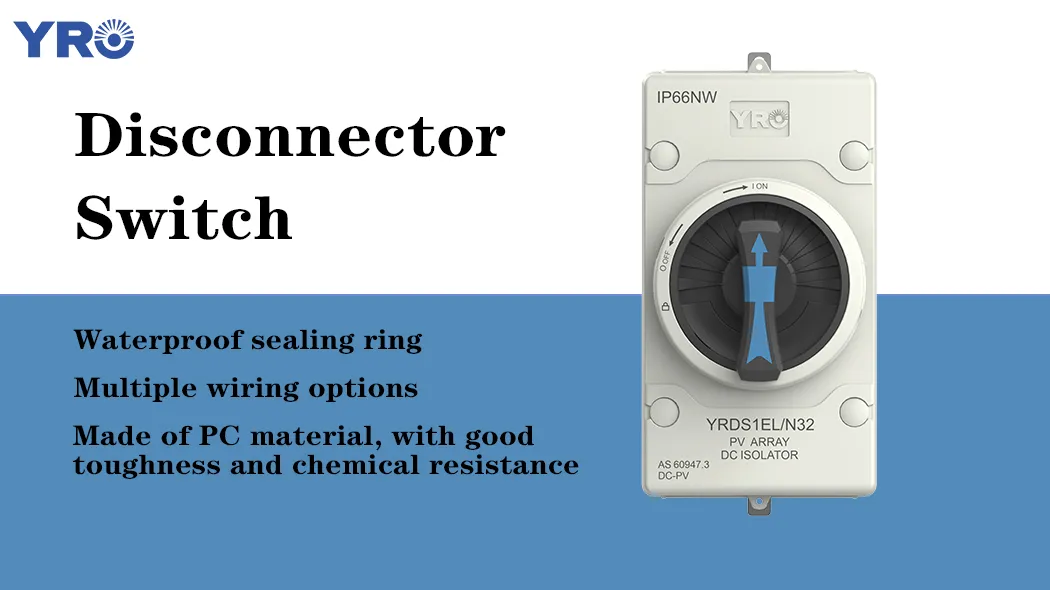

Co to jest przełącznik rozłączający？

A przełącznik rozłączającyjest urządzeniem mechanicznym stosowanym w układach elektrycznych w celu zapewnienia, że ​​obwody są całkowicie odłączone. Jego główną funkcją jest zapewnienie widocznej izolacji fizycznej, gdy sprzęt jest podtrzymywany lub nieprawidłowy, zapobieganie przypadkowemu zasilaniu i zapewnienie bezpieczeństwa operatorów. Jeden punkt do zauważenia: Zwykle nie jest używany do operacji OFF prądu obciążenia, ale służy do „izolacji zasilania”.

Odłącznik, znany również jako przełącznik noża odłączającego, jest zasadniczo metalowym systemem kontaktu z konstrukcją wspornika izolacyjnego. W przeciwieństwie do wyłączników obwodowych, nie ma zdolności do gatunku łuku, co oznacza, że ​​zabroniono jej obsługi pod obciążeniem; W przeciwnym razie sprzęt można wypalić pod wysokim napięciem.

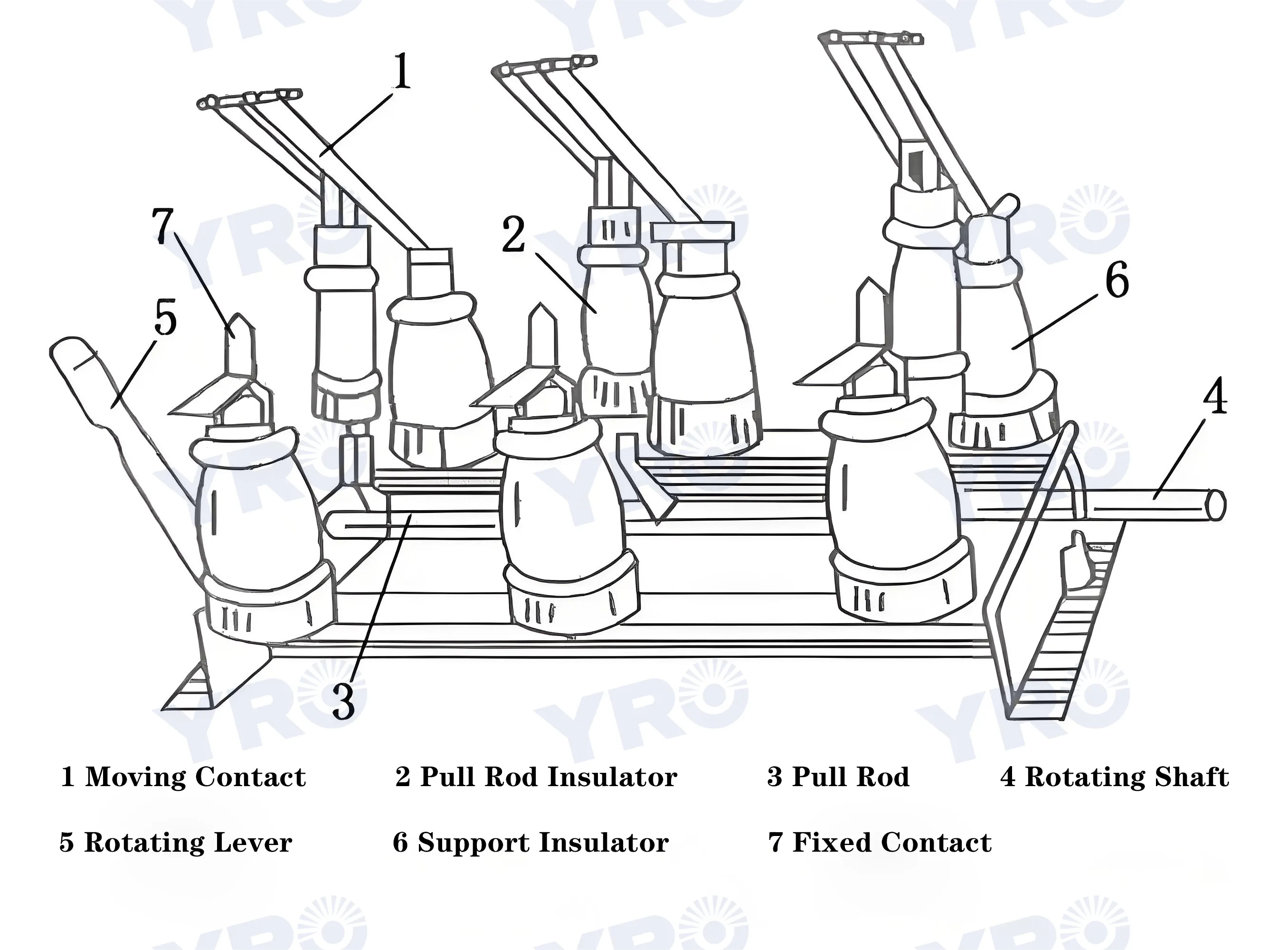

Jak działa przełącznik rozłączający?

1. Operacja otwarcia:

Krok 1: Potwierdź, że wyłącznik został odłączony i nie ma prądu obciążenia w obwodzie.

Krok 2: Napęd ruch ruchomego, aby obrócić lub przełożyć przez mechanizm pracy, oddzielając go od styku statycznego, tworząc widoczną powierzchnię pęknięcia.

Krok 3: Po oddzieleniu kontaktów odległość przerwy powinna spełniać wymagania dotyczące izolacji (na przykład w systemie 10 kV powinno to wynosić ≥150 mm), aby upewnić się, że żaden prąd nie przechodzi.

Krok 4: Zablokuj pozycję otwartą i potwierdź status poprzez wskaźnik mechaniczny lub sygnał elektryczny.

2. Operacja zamknięcia:

Krok 1: Po sprawdzeniu, że w obwodzie nie ma nieprawidłowości, usuń urządzenie blokujące.

Krok 2: Mechanizm operacyjny napędza ruchomy kontakt, aby uzyskać bliski kontakt ze statycznym kontaktem, zapewniając ciśnienie styku (takie jak sprężenie przez sprężynę) w celu zmniejszenia oporu kontaktowego.

Krok 3: Zwiększenie stabilności poprzez konstrukcję zacisku kontaktowego (taką jak struktura podwójnego ostrza) i blokada elektromagnetyczna (w scenariuszach prądu o wysokim zwarciu).

Jakie są unikalne cechy funkcjonalne różnych rodzajów rozłączników mocy?

Sklasyfikowany według poziomu napięcia

Przełączniki rozłączania wysokiego napięcia: Jest stosowany w systemach zasilania o wysokim napięciu 10 kV i nowszym i jest zwykle instalowany między podstacjami lub transformatorami dystrybucyjnymi. Ma złożoną strukturę i wymaga silnej wydajności izolacji i siły mechanicznej.

Przełączniki rozłączania niskiego napięcia: Jest stosowany w systemach AC 220V/380 V i DC, szeroko stosowany w przemysłowych szafkach elektrycznych i fotowoltaicznych skrzyniach połączeń. Zawiera kompaktową strukturę i prostą działanie.

2. Klasyfikowane według formy strukturalnej

Odłączanie typu przełącznika noża: ma kształt metalowego ostrza i osiąga wyłączenie, wkładając go lub wyciągając. Jest zwykle stosowany w systemach niskiego napięcia i jest najbardziej intuicyjną formą.

Obrotowe przełączniki rozłączające: Obracając uchwyt roboczy, styki wewnętrzne są zamknięte lub otwarte. Jest odpowiedni do scenariuszy o ograniczonej przestrzeni i jest często stosowany na mechanicznych panelach sterowania.

Odłączanie typu szuflady: zainstalowane w szafkach przełączników typu szuflady, jest wygodny do konserwacji i wymiany i jest często używany w systemach dystrybucji energii, które wymagają częstej operacji.

3. Klasyfikowane metodą instalacji

Odłącznik wewnętrzny: jest stosowany w środowiskach wewnętrznych i jest zaprojektowany z większym naciskiem na kompaktową konstrukcję i odporną na kurz zdolność.

Odcięcie bezpieczeństwa na świeżym powietrzu: Nadaje się do środowisk zewnętrznych, takich jak na zewnątrz lub na dachach, i musi mieć dobrą wydajność deszczową, odporną na promieniowanie UV i antykorozyjną.

4. Sklasyfikowane według trybu operacji

Ręczne rozłączenie mocy: Mechaniczny pręt łączący jest napędzany przez izolowaną dźwignię operacyjną lub obrotowy uchwyt w celu oddzielenia styków. Ta metoda jest najczęściej stosowana w systemach dystrybucji mocy niskiego napięcia lub na małą skalę.

Operacja elektryczna: Otwarcie i zamknięcie przełącznika odbywa się poprzez napędzanie mechanizmu przekładni silnikiem elektrycznym, który jest powszechnie widoczny w scenariuszach, takich jak podstacje wysokiego napięcia, które wymagają zdalnego sterowania.

Wniosek

Chociaż rozłączenie nie jest najbardziej złożonym sprzętem elektrycznym, jest ważnym elementem zapewnienia bezpieczeństwa osobistego i stabilnego działania układu obwodu. Od podstawowej definicji do zasady pracy, a następnie do różnic funkcjonalnych między różnymi produktami, widać, że wybór odpowiedniego odłącznika może nie tylko poprawić wydajność konserwacji, ale także znacznie zmniejszyć wskaźnik wypadków.

Jeśli nadal chcesz zagłębić się w określony model lub przypadek instalacji, YRO może dalej przeanalizować rzeczywistą sytuację aplikacyjną lub polecić odpowiednie produkty. Jeśli potrzebujesz pomocy, skontaktuj się z nami
