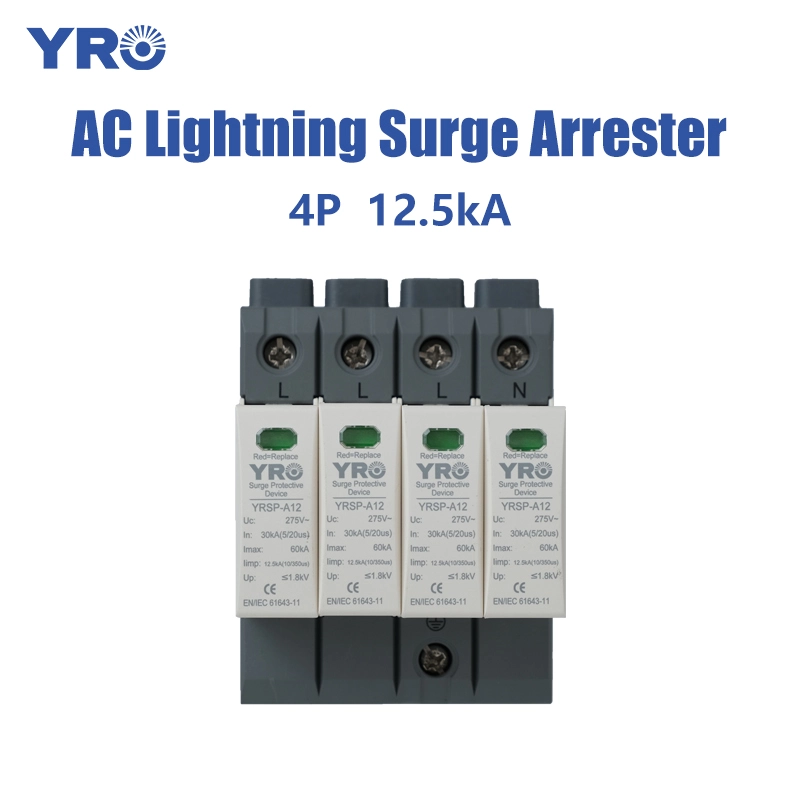

Czy błyskawica powinna być zainstalowana w pobliżu transformatora (≤5 m) lub na linii przychodzącej?

W systemie zasilania ochrona błyskawicy,BłyskawicaLokalizacja instalacji ma kluczowe znaczenie dla ochrony transformatora. Zasadniczo zachodzenie należy zainstalować jak najbliżej głównego transformatora, który chroni, z odległością między dwoma ściśle kontrolowanymi na mniej niż 5 metrach. To idealna strategia ochrony. Głównym celem tego jest zminimalizowanie długości przewodów łączących między obciążeniem a tulei wysokiego napięcia transformatora. Nadmiernie długie przewody, poddane stromej fali intruzyjnej, mogą powodować znaczny dodatkowy spadek napięcia (zwiększone napięcie resztkowe) z powodu ich indukcyjności. Może to powodować rzeczywiste przepięcie zastosowane do uzwojenia transformatora, znacznie przekroczyło oceniane napięcie resztkowe oddziału, narażając izolację transformatora na niebezpieczne napięcia poza jego zaprojektowaną tolerancję, co czyni go nieskutecznym. Zamknięta instalacja zapewnia, że ochronne napięcie resztkowe generowane przez działanie aresztowania jest w pełni zastosowane do transformatora.

InstalowanieBłyskawicaPo stronie linii podstacji (np. Przy przychodzącej strukturze linii lub wejściu rozdzielniowym) może ograniczyć amplitudę przewagi błyskawicy wtrącających się z linii do określonego poziomu. Jednak ze względu na odległość od transformatora napięcie resztkowe wzrośnie wzdłuż linii łączącej. Ponadto indukcyjność linii i pojemność wlotu transformatora mogą powodować oscylacje, co powoduje znacznie wyższe przepięcie do osiągnięcia terminali transformatory, co może nie być wystarczające do niezawodnego ochrony transformatorów przy stosunkowo niskiej izolacji. W przypadku krytycznych głównych transformatorów poleganie wyłącznie na aresztowaniach błyskawicy przy wejściu do ochrony może nie spełniać wymagań niezawodności i może stworzyć martwą powierzchnię ochronną.

Dlatego, biorąc pod uwagę skuteczność ochrony, opłacalność i bezpieczeństwo, przepisy dotyczące ochrony pioruna ogólnie wymagają instalacji dedykowanych aresztowań pioruna w bliskiej odległości od transformatorów (≤5 m). Jest to podstawowa linia obrony dla bezpieczeństwa transformatora. Oczywiście,Aresterowie błyskawicysą również często instalowane przy przychodzącym wejściu do podstacji. Ich podstawową funkcją jest ograniczenie poziomu przepięcia błyskawicznego w części linii przychodzącej oraz zmniejszenie stromości i amplitudy fali przychodzącej. Jako pierwsza linia obrony, wraz z aresztowcami pioruna znajdującymi się w pobliżu transformatora, tworzą bardziej kompleksowy system podwójnej ochrony. Ale bezpieczeństwo samego transformatora ostatecznie zależy od zestawu aresterów błyskawicy z bliskiego zasięgu.
