W jaki sposób urządzenie szybkiego wyłączania WiFi 6-10 Strings RSD może poprawić bezpieczeństwo fotowoltaiki?

Zrozumienie urządzenia do szybkiego wyłączania WiFi 6-10 Strings RSD

Systemy fotowoltaiczne wytwarzają prąd stały, gdy do modułów dociera wystarczająca ilość światła słonecznego. Nawet gdy falownik jest wyłączony, części układu fotowoltaicznego i jego okablowanie prądu stałego mogą pozostać pod napięciem. Stwarza to istotne względy bezpieczeństwa dla instalatorów, personelu konserwacyjnego, osób udzielających pomocy w sytuacjach awaryjnych i właścicieli systemów.

Urządzenie do szybkiego wyłączania, powszechnie zwane RSD, ma na celu odłączenie lub zmniejszenie mocy elektrycznej w określonej części systemu fotowoltaicznego, gdy aktywowana jest jego funkcja wyłączania. Urządzenie do szybkiego wyłączania na poziomie łańcucha może zarządzać kilkoma ciągami fotowoltaicznymi poprzez wspólną obudowę i układ przełączania, w zależności od jego konstrukcji i konfiguracji znamionowej.

Termin6-10 strunogólnie odnosi się do rodziny urządzeń przeznaczonych do dostosowania konfiguracji w tym zakresie liczby ciągów. Nie oznacza to, że każdy model automatycznie obsługuje każde możliwe napięcie, prąd lub układ okablowania. Arkusz danych wybranego modelu i schemat połączeń określają dozwoloną konfigurację.

Jeżeli specyfikacja produktu obejmuje Wi-Fi, może ono zapewniać funkcję komunikacji lub zdalnego sterowania. Jednak Wi-Fi nie jest nieodłączną cechą każdego urządzenia do szybkiego wyłączania. Kupujący powinni potwierdzić, czy konkretny model obsługuje Wi-Fi, RS485, inny interfejs komunikacyjny, czy tylko konwencjonalną metodę kontroli wyłączania.

Jak działa szybkie wyłączanie w systemie fotowoltaicznym

Typowy układ szybkiego wyłączania na poziomie łańcucha obejmuje moduły fotowoltaiczne, okablowanie łańcucha prądu stałego, wyłącznik lub sterownik wyłączający, falownik oraz powiązany sprzęt ochronny i uziemiający. Dokładny układ różni się w zależności od architektury systemu i lokalnych wymagań elektrycznych.

Krok 1: Normalne wytwarzanie energii

W normalnych warunkach pracy moduły słoneczne wytwarzają prąd stały. Prąd przepływa przez skonfigurowane obwody stringów w kierunku falownika, gdzie jest przekształcany na energię prądu przemiennego do wykorzystania lub eksportu.

Krok 2: Inicjowane jest zdarzenie zamknięcia

Wyznaczony przełącznik, obwód sterujący, stan utraty zasilania lub zatwierdzony sygnał sterujący mogą zainicjować wyłączenie, w zależności od konstrukcji urządzenia. Niektóre produkty oferują również opcjonalne funkcje komunikacyjne lub związane z temperaturą. Cechy te należy potwierdzić dla rzeczywistego modelu, a nie zakładać na podstawie samej kategorii RSD.

Krok 3: Urządzenie odłącza określone obwody prądu stałego

Po wykryciu wymaganego wyzwalacza urządzenie uruchamia swój wewnętrzny mechanizm izolacji prądu stałego zgodnie ze swoją konstrukcją. Obwody, których to dotyczy, są odłączane zgodnie z zaleceniami producenta. Wynikowe napięcie i reakcja na wyłączenie zależą od topologii systemu, lokalizacji urządzenia, układu przełączania i mających zastosowanie wymagań.

Krok 4: Personel Postępuj zgodnie z zatwierdzoną procedurą bezpieczeństwa

Po wyłączeniu wykwalifikowany personel musi przestrzegać procedur awaryjnych i bezpieczeństwa elektrycznego instalacji. Nie powinni zakładać, że moduły fotowoltaiczne przestają wytwarzać prąd w świetle słonecznym lub że każdy odcinek okablowania będzie automatycznie bezpieczny w dotyku.

Dla projektantów systemów ważnym zadaniem jest weryfikacja pełnej sekwencji wyłączania, metody wyzwalania urządzenia, lokalizacji sprzętu przełączającego oraz wymaganej reakcji w warunkach normalnych i awaryjnych.

Dlaczego wyłączenie wielu ciągów ma znaczenie dla projektów fotowoltaicznych

Zarządzaj wieloma obwodami ciągów

Urządzenie zaprojektowane na sześć do dziesięciu ciągów może pomóc w zorganizowaniu sprzętu wyłączającego panele fotowoltaiczne z kilkoma obwodami ciągów. W zależności od zatwierdzonego projektu może to uprościć rozmieszczenie sprzętu i zmniejszyć potrzebę stosowania oddzielnych obudów. Rzeczywiste oszczędności zależą od liczby ciągów, tras kablowych, prac instalacyjnych i wymagań projektu.

Wspieraj planowanie reagowania kryzysowego

Urządzenia do szybkiego wyłączania mogą stanowić część szerszej strategii bezpieczeństwa elektrycznego, mającej na celu zmniejszenie zagrożeń podczas awarii i konserwacji. Przejrzyste oznakowanie, dostępne lokalizacje elementów sterujących i udokumentowane procedury wyłączania pomagają personelowi zrozumieć, jak obsługiwać system.

Adres Warunki instalacji na zewnątrz

Urządzenia solarne są często narażone na deszcz, kurz, zmiany temperatury, światło słoneczne i inne czynniki środowiskowe. Odpowiednia obudowa i prawidłowo zainstalowane wejścia kablowe pomagają chronić komponenty wewnętrzne. Wymagany poziom ochrony powinien być zgodny ze środowiskiem instalacji i instrukcjami producenta.

Ulepsz organizację systemu

Planowany układ wielostrumieniowy może ułatwić identyfikację obwodu i dokumentację konserwacyjną. Instalatorzy powinni oznaczyć ciągi, których dotyczy problem, zapisać lokalizację urządzeń i utrzymywać aktualny schemat jednokreskowy, aby technicy mogli zidentyfikować sprzęt powiązany z każdym obwodem fotowoltaicznym.

Zezwalaj na opcje sterowania specyficzne dla projektu

Niektóre rodziny produktów RSD oferują dodatkowe funkcje sterujące lub komunikacyjne. Jeśli projekt wymaga zdalnej obsługi, komunikacji Wi-Fi lub integracji z innym systemem monitorowania, przed wybraniem modelu sprawdź dokładny interfejs, obsługiwany protokół, zakres działania i sposób sterowania.

Kluczowe dane techniczne do oceny przed zakupem

Przy wyborze urządzenia do szybkiego wyłączania niezbędna jest kompatybilność techniczna. Sama liczba ciągów nie wystarczy do ustalenia przydatności. Porównaj proponowany sprzęt z danymi modułu fotowoltaicznego, ograniczeniami wejściowymi falownika, projektem obwodu i lokalnymi wymaganiami elektrycznymi.

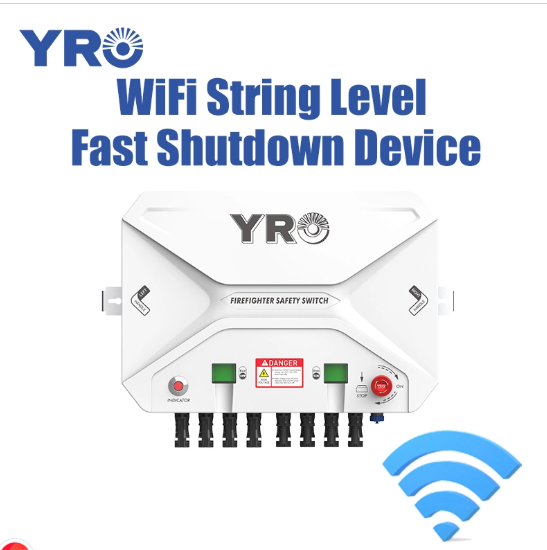

Dla porównania, YRO opublikowało informacje o produktach dla swoich produktówUrządzenie do szybkiego wyłączania 6-10 strun RSDidentyfikuje model YRSD-8A o podanym napięciu łańcucha prądu stałego 1500 V, prądzie pasma 26 A, napięciu znamionowym prądu przemiennego 230 V, napięciu roboczym 100–270 V prądu przemiennego, zakresie temperatur pracy od -40°C do +85°C i stopniu ochrony IP66. Liczby te należy sprawdzić w najnowszym arkuszu danych i dokładnym modelu oferowanym dla danego projektu.

Nie należy stosować specyfikacji jednego modelu do każdego produktu z rodziny 6-10 strun. Wartości napięcia i prądu, funkcje komunikacyjne, układ okablowania i certyfikaty mogą się różnić w zależności od wersji.

6-10 String RSD a inne rozwiązania w zakresie wyłączania

Różne projekty fotowoltaiczne wymagają różnych architektur wyłączania. W przypadku niektórych układów odpowiednie może być urządzenie wielociągowe, natomiast sprzęt na poziomie modułu lub inny zatwierdzony system może lepiej spełniać wymagania projektu.

Rozwiązania te nie są automatycznie zamienne. Na przykład rozłączenie na poziomie łańcucha niekoniecznie zapewnia redukcję napięcia na poziomie modułu. Należy wybrać odpowiednie rozwiązanie zgodnie z wymaganą funkcją bezpieczeństwa, architekturą sprzętu i obowiązującymi przepisami elektrycznymi.

Jak wybrać odpowiednie urządzenie RSD do projektu fotowoltaicznego

1. Oblicz rzeczywistą liczbę ciągów

Zacznij od układu fotowoltaiki i liczby obwodów, które należy kontrolować. Sprawdź, czy proponowane urządzenie mieści zamierzoną liczbę ciągów i czy układ okablowania jest zgodny ze schematem zatwierdzonym przez producenta.

2. Sprawdź maksymalne napięcie systemu

Napięcie jałowego obwodu fotowoltaicznego wzrasta wraz ze spadkiem temperatury modułu. Użyj współczynnika temperaturowego producenta modułu i przewidywanej minimalnej temperatury projektowej w miejscu instalacji, aby obliczyć maksymalne napięcie stringu. Porównaj wynik z danymi znamionowymi sprzętu i obowiązującymi ograniczeniami projektowymi.

3. Sprawdź koordynację prądu i zabezpieczeń

Przejrzyj charakterystykę prądową modułu, układy ciągów równoległych, urządzenia zabezpieczające, parametry przewodów i ograniczenia producenta RSD. Nie należy zakładać, że podany prąd stringu jest równy każdemu możliwemu maksymalnemu prądowi lub wartości znamionowej zwarcia.

4. Potwierdź metodę wyłączania

Określ, czy projekt wymaga ręcznego wyłącznika awaryjnego, określonej reakcji na utratę prądu przemiennego, opcjonalnej funkcji wyzwalanej temperaturą, pilota zdalnego sterowania lub innej określonej metody. Potwierdź całą sekwencję u producenta i projektanta systemu.

5. Sprawdź wymagania dotyczące komunikacji

Jeśli wymagane jest Wi-Fi, zapytaj, czy urządzenie zawiera moduł Wi-Fi, jakie warunki sieciowe potrzebuje i jakie funkcje faktycznie można wykonywać zdalnie. Jeśli używany jest RS485, sprawdź obsługiwany protokół, okablowanie i kompatybilność z zamierzonym kontrolerem. Łączności bezprzewodowej nie należy traktować jako substytutu wymaganej kontroli wyłączania awaryjnego.

6. Przejrzyj warunki instalacji

Oceń temperaturę otoczenia, bezpośrednie światło słoneczne, narażenie na wodę, kurz, powierzchnię montażową, prowadzenie kabli i dostęp do konserwacji. Stopień ochrony ma znaczenie tylko wtedy, gdy produkt jest zainstalowany z odpowiednimi dławnicami, złączami, uszczelkami i pokrywami.

Planowanie instalacji i względy bezpieczeństwa

Urządzenia do szybkiego wyłączania obsługują potencjalnie niebezpieczne obwody prądu stałego. Instalacja, uruchomienie i testowanie powinny być wykonywane przez wykwalifikowany personel zgodnie z instrukcjami producenta i przepisami elektrycznymi obowiązującymi w miejscu realizacji projektu.

Zaplanuj lokalizację urządzenia

Postępuj zgodnie z pozycją montażową określoną przez producenta i schematem systemu. Jeżeli projekt wymaga instalacji w pobliżu układu fotowoltaicznego, należy wziąć pod uwagę dostęp, długość kabla, narażenie na warunki atmosferyczne oraz drogę do falownika lub powiązanego sprzętu. Miejsce kontroli awaryjnej powinno być wyraźnie oznaczone i dostępne w razie potrzeby.

Sprawdź schemat połączeń

Przed rozpoczęciem pracy sprawdź polaryzację prądu stałego, przypisanie ciągów, rozmiar przewodu, zgodność złączy, wymagania dotyczące uziemienia lub połączenia, połączenia zasilania prądem przemiennym i okablowanie sterujące. Nieprawidłowa polaryzacja lub niekompatybilne złącza mogą uszkodzić sprzęt i stworzyć zagrożenie dla bezpieczeństwa.

Koordynuj kontrolę wyłączania

Upewnij się, że metoda kontroli jest zgodna z projektem projektu. Określ, które zdarzenie inicjuje wyłączenie i jaki powinien być stan elektryczny. Jeśli w grę wchodzi wiele urządzeń lub elementów sterujących, udokumentuj ich interakcję i co się stanie w przypadku utraty sygnału lub zasilania.

Komisja przed przekazaniem

Skorzystaj z zatwierdzonej procedury uruchamiania, aby sprawdzić działanie urządzenia, identyfikację obwodu, zamierzoną reakcję na wyłączenie i wszelkie funkcje komunikacyjne. Zapisz wyniki i zaktualizuj rysunki systemu. Nigdy nie improwizuj procedur testowania na żywo ani nie omijaj funkcji ochronnych, aby ukończyć test.

Kontrola, testowanie i konserwacja zapewniające niezawodne działanie

Nawet odpowiednio dobrane urządzenie wyłączające wymaga odpowiedniego planu konserwacji. Częstotliwość przeglądów powinna odzwierciedlać zalecenia producenta, warunki środowiskowe, wymagania lokalne i profil ryzyka instalacji.

• Kontrola wzrokowa:Sprawdź obudowę pod kątem pęknięć, uszkodzeń spowodowanych uderzeniami, korozji, przedostania się wody lub oznak przegrzania.
• Sprawdzanie kabli i złączy:Poszukaj luźnych, uszkodzonych lub niewłaściwie podpartych kabli i sprawdź stan złączy, korzystając z zatwierdzonych procedur.
• Przegląd oznakowania:Upewnij się, że kontrola wyłączania, identyfikacja urządzenia i obwody, których to dotyczy, są wyraźnie oznakowane.
• Testy funkcjonalne:Przetestuj funkcję wyłączania zgodnie z procedurą zatwierdzoną przez producenta i obowiązującymi zasadami bezpieczeństwa.
• Kontrole komunikacji:Jeśli dostępna jest sieć Wi-Fi lub RS485, sprawdź obsługiwane funkcje komunikacji i sterowania, nie zakładając, że połączenie sieciowe potwierdza działanie funkcji bezpieczeństwa.
• Dokumentacja:Rejestruj inspekcje, wyniki testów, naprawy, części zamienne i zmiany w układzie systemu fotowoltaicznego.

W przypadku stwierdzenia nieprawidłowego stanu należy postępować zgodnie z zatwierdzoną procedurą izolacji i serwisu. Nie otwieraj sprzętu pod napięciem ani nie przeprowadzaj napraw wewnętrznych, chyba że producent wyraźnie zezwala na taką pracę, a osoba ją wykonująca nie jest wykwalifikowana.

Praktyczna lista kontrolna zamówień dla instalatorów i dystrybutorów instalacji fotowoltaicznych

Przed złożeniem zapytania o wycenę urządzenia do szybkiego wyłączania WiFi 6-10 Strings RSD należy przygotować wymagania elektryczne i handlowe projektu. Jasne informacje pomagają dostawcom zidentyfikować odpowiednią konfigurację i zmniejszają opóźnienia spowodowane wielokrotnymi wyjaśnieniami technicznymi.

Porównaj dostawców pod względem dopasowania technicznego, jakości dokumentacji, komunikacji, niezawodności dostaw i wsparcia posprzedażnego, zamiast polegać wyłącznie na cenie. Jeśli produkt jest przeznaczony na rynek regulowany, sprawdź, czy dokładny model i konfiguracja spełniają wymagania jurysdykcji projektu.

ZHEJIANG YRO NEW ENERGY CO., LTD.zapewnia rozwiązania w zakresie szybkiego wyłączania w zastosowaniach fotowoltaicznych. Kupujący mogą przejrzeć informacje o produkcie firmy i omówić wymaganą liczbę sznurków, parametry elektryczne, ochronę obudowy, metodę sterowania i dostępne opcje przed sfinalizowaniem specyfikacji.
