Ile wiesz o żelaznych skrzynkach rozdzielczych?
2025-10-10
Przez dziesięciolecia niezawodna dystrybucja energii elektrycznej w środowiskach przemysłowych, handlowych i mieszkalnych opierała się na krytycznym elemencie:Żelazna skrzynka rozdzielcza. Jako kamień węgielny systemów zarządzania energią elektryczną, obudowy te chronią połączenia, wyłączniki automatyczne i zaciski przed zagrożeniami środowiskowymi, zapewniając bezpieczeństwo i ciągłość działania.Yrougruntowała swoją pozycję lidera w tej dziedzinie dzięki wieloletniemu doświadczeniu w produkcji i dostarczaniu szerokiej gamy wysokiej jakości żelaznych skrzynek rozdzielczych. Nasze produkty są projektowane tak, aby spełniać rygorystyczne wymagania zastosowań, od dużych zakładów przemysłowych po specjalistyczne projekty użyteczności publicznej.
Podstawowe funkcje

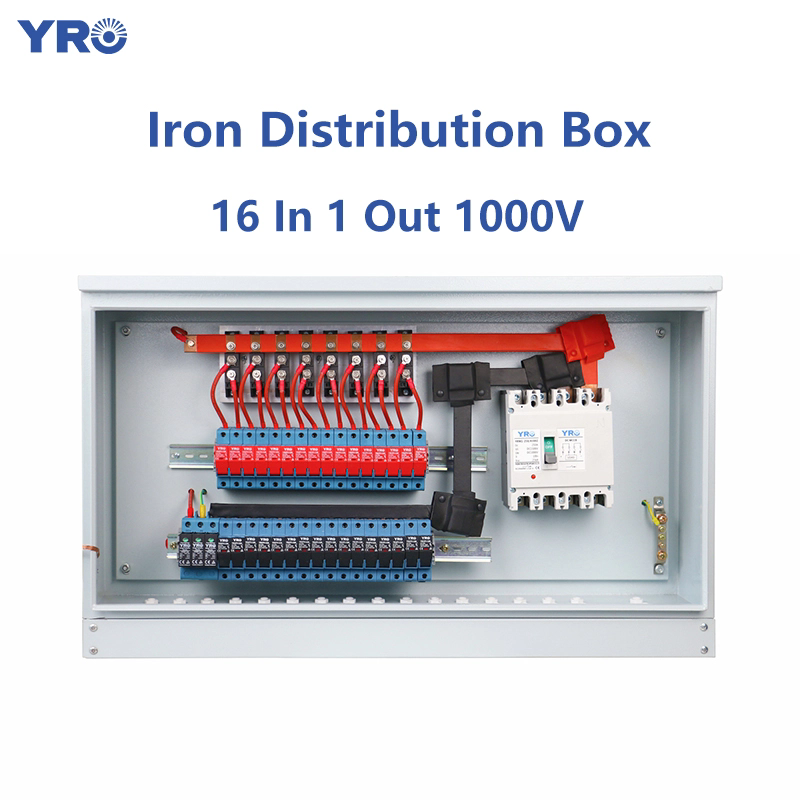

JakiśŻelazna skrzynka rozdzielcza, powszechnie znana jako skrzynka przyłączeniowa lub skrzynka rozdzielcza, to wytrzymała obudowa, w której znajdują się złącza elektryczne, wyłączniki automatyczne, bezpieczniki i inne komponenty. Wykonany głównie z żelaza (zwykle stali ocynkowanej lub żeliwa), zapewnia wyjątkową wytrzymałość i trwałość. Oto kilka przykładów jego zastosowań.
| Sektor aplikacji | Konkretny przypadek użycia | Wyzwania środowiskowe | Kluczowe powody przydatności |
| Produkcja przemysłowa | Główne centra dystrybucji zasilania i sterowania silnikami (MCC) w halach produkcyjnych. | Pył produkcyjny, wibracje maszyn, sporadyczne uderzenia sprzętu, wilgoć i rozpryski wody podczas czyszczenia. | Wysoka wytrzymałość mechaniczna wytrzymuje uderzenia i wibracje; Stopień ochrony IP54/IP65 chroni przed kurzem i strumieniami wody; Szyny DIN służą do organizowania wyłączników i styczników. |
| Budownictwo i infrastruktura | Tymczasowa dystrybucja zasilania na miejscu, przyłącza do obudowy narzędzi i oświetlenie miejsca pracy. | Narażenie na deszcz, kurz, błoto, ekstremalne temperatury i potencjalne nadużycia fizyczne lub uderzenia w ruchliwych miejscach. | Gruba stalowa konstrukcja jest odporna na uszkodzenia fizyczne; Stopień ochrony IP66/IP67 zapewnia funkcjonalność w warunkach ulewnego deszczu i zapylenia; solidne mechanizmy blokujące zwiększają bezpieczeństwo. |
| Oczyszczanie wody i ścieków | Sterowanie pompami, zaworami i czujnikami w przepompowniach, filtrowniach i basenach zewnętrznych. | Stała wysoka wilgotność, kondensacja, bezpośrednie narażenie na wodę, długotrwałe zanurzenie w zalanych dołach i żrące chemikalia (chlor, siarkowodór). | Stopień ochrony IP68/IP69K gwarantuje ochronę przed długotrwałym zanurzeniem i myciem pod wysokim ciśnieniem; Wykończenia z żeliwa i cynkowania ogniowego zapewniają doskonałą odporność na korozję. |
| Energia i media | Przyłącza mieszkaniowe oświetlenia ulicznego, sygnalizacji świetlnej i węzłów sieci światłowodowej. | Narażenie na zewnątrz na promieniowanie UV, duże wahania temperatury, deszcz, śnieg i wandalizm. | Wykończenie malowane proszkowo jest odporne na warunki atmosferyczne; zamykane klamki uniemożliwiają dostęp osobom niepowołanym; wytrzymały materiał zapobiega wandalizmowi. |
Kluczowe korzyści
Wysoka trwałość i wytrzymałość: Żelazna konstrukcja jest bardzo odporna na uderzenia, chroniąc wrażliwe elementy elektryczne przed uszkodzeniami fizycznymi.
Doskonała ochrona: Żelazna skrzynka rozdzielcza jest wysoce odporna na kurz, wilgoć i korozję, zwłaszcza gdy jest pokryta powłokami, takimi jak malowanie proszkowe lub cynkowanie ogniowe. Odporność na ciepło: Żelazo wytrzymuje wyższe temperatury niż wiele alternatywnych tworzyw sztucznych, dzięki czemu idealnie nadaje się do zastosowań wymagających dużych obciążeń.
Ekranowanie EMI: Właściwości magnetyczne żelaza zapewniają pewien stopień ekranowania zakłóceń elektromagnetycznych (EMI), co ma kluczowe znaczenie w środowiskach z wrażliwym sprzętem elektronicznym.
Długa żywotność: Dobrze wykonana żelazna skrzynia to trwały przedmiot, który wytrzyma lata użytkowania.
Często zadawane pytania dotyczące żelaznych skrzynek rozdzielczych
P: Jakie są główne różnice między stopniami ochrony IP65 i IP68żelazne skrzynki rozdzielcze? Jak wybrać?
Odp.: Stopień ochrony IP (ochrona przed wnikaniem) to dwucyfrowy kod określający poziom ochrony przed cząstkami stałymi i cieczami. Pierwsza cyfra oznacza ochronę przed cząstkami stałymi (6 to najwyższa ocena, co oznacza „pyłoszczelność”). Druga cyfra oznacza ochronę przed cieczami.
IP65: „5” oznacza ochronę przed strumieniami wody z dowolnego kierunku. Nadaje się do zastosowań zewnętrznych, gdzie skrzynka rozdzielcza może być wystawiona na działanie deszczu lub bezpośrednio spuszczana z węża, ale nie zanurzana.
IP68: „8” oznacza ochronę przed długotrwałym zanurzeniem w określonych warunkach ciśnienia i czasu. Wartość ta ma kluczowe znaczenie w zastosowaniach, w których skrzynka rozdzielcza może zostać zalana lub zainstalowana w wykopach, studzienkach lub innych miejscach narażonych na gromadzenie się wody.
Twój wybór powinien opierać się całkowicie na środowisku. W przypadku posadzek fabrycznych, które wymagają sporadycznego czyszczenia, na ogół wystarczający jest stopień ochrony IP65. W przypadku oczyszczalni ścieków lub podziemnych skarbców użytkowych stopień ochrony IP68 jest niezbędny do zapewnienia długoterminowej niezawodności i bezpieczeństwa.
P: Czy mogę dostosować układ wnętrza żelaznej skrzynki rozdzielczej? Na przykład, dodając dodatkowe szyny DIN lub specjalne otwory montażowe?
O: Tak. YRO wspiera dostosowywanie do Twoich konkretnych potrzeb. Możesz poprosić o następujące modyfikacje:
Dodatek szyn DIN w różnych rozmiarach (35mm, 32mm, 15mm).
Niestandardowe wiercone i gwintowane otwory do montażu określonych komponentów, takich jak sterowniki PLC, listwy zaciskowe lub transformatory.
Dodanie wewnętrznych podpaneli lub przegród w celu oddzielenia komponentów wysokiego i niskiego napięcia.
Specjalne otwory w drzwiach do montażu okien, przyrządów lub przełączników sterujących. Zachęcamy do dostarczenia szczegółowego schematu lub listy komponentów, a nasz zespół inżynierów zaproponuje najlepszy układ wewnętrzny Twojej żelaznej skrzynki rozdzielczej, aby zapewnić łatwą instalację i konserwację.
