Jaka jest różnica między jednofazowymi i trójfazowymi zabezpieczeniami przeciwprzepięciowymi i podnapięciowymi

W przemysłowych i komercyjnych systemach zasilania, dobór odpowiedniegozabezpieczenia przeciwprzepięciowe i podnapięciowepomaga chronić sprzęt i utrzymać stabilną pracę. Chociaż zasady działania zabezpieczeń jednofazowych i trójfazowych są podobne, różnią się one budową, możliwymi scenariuszami zastosowania i wydajnością. W artykule zostaną przeanalizowane różnice pomiędzy tymi dwoma rodzajami ochraniaczy z punktu widzenia praktycznego zastosowania.

Zanim zrozumiemy różnice między tymi dwoma typami zabezpieczeń, musimy najpierw zrozumieć podstawowe pojęcia dotyczące energii elektrycznej jednofazowej i trójfazowej, a także ich powiązania z zabezpieczeniami przepięciowymi i podnapięciowymi.

Różnica między energią elektryczną jednofazową i trójfazową

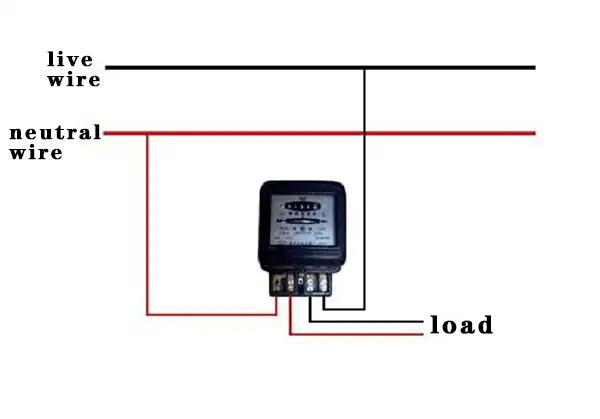

Energia elektryczna jednofazowa

• Struktura: Składa się z jednego przewodu pod napięciem (L) i jednego przewodu neutralnego (N). Czasami dla bezpieczeństwa dodaje się przewód uziemiający.
• Napięcie: zazwyczaj 220 V (Azja i Pacyfik) lub 110 V (Ameryka).
• Scenariusze zastosowania: Stosowane głównie do oświetlenia, sprzętu gospodarstwa domowego (takiego jak lodówki, klimatyzatory) i drobnego sprzętu.
• Charakterystyka: Prosta konstrukcja, niski koszt, ale stosunkowo słaba stabilność zasilania. Nadaje się do obciążeń o małej mocy.

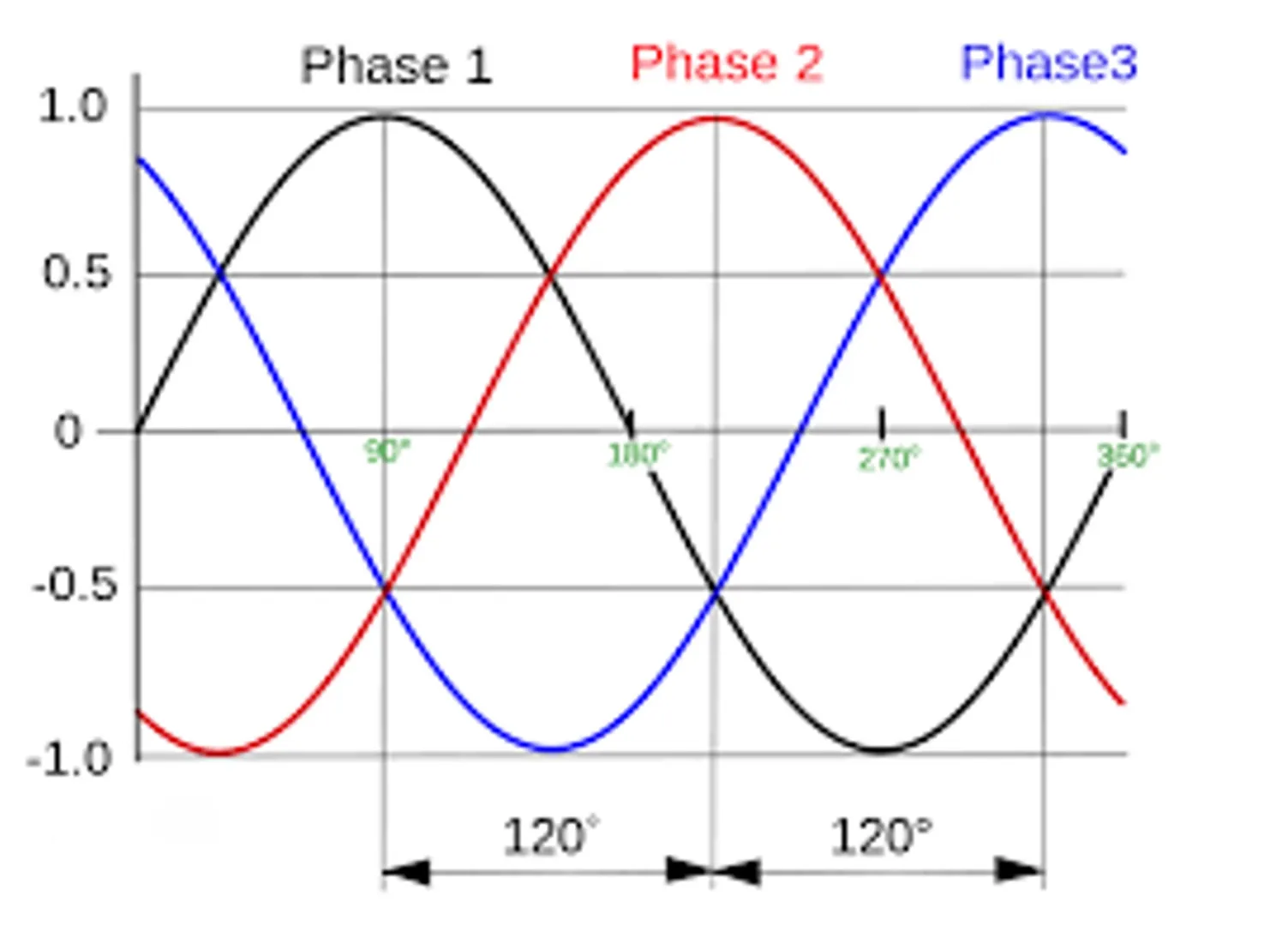

Energia trójfazowa

• Struktura: Składa się z trzech przewodów pod napięciem i jednego przewodu neutralnego. Czasami dodaje się przewód uziemiający.
• Napięcie: zazwyczaj 380 V, odpowiednie dla przemysłu, dużego sprzętu i obciążeń o dużej mocy.
• Scenariusze zastosowań: Stosowany w fabrykach, do dużych silników, sprężarek, urządzeń przemysłowych itp.
• Charakterystyka: Stabilny zasilacz, wysoka wydajność, zdolny do przenoszenia większej mocy. Jednak konstrukcja jest bardziej złożona i wymaga profesjonalnego montażu i konserwacji.

Po zrozumieniu podstawowych różnic między dwoma systemami elektrycznymi łatwiej jest zrozumieć różnice funkcjonalne między dwoma typami zabezpieczeń przepięciowych i podnapięciowych.

Różnice między jednofazowymi i trójfazowymi zabezpieczeniami przeciwprzepięciowymi i podnapięciowymi

Woltaż

Główna różnica między tymi dwoma typami zabezpieczeń polega na systemach napięciowych, do których mają zastosowanie:zabezpieczenia jednofazowestosowane są w układach jednofazowych, natomiastzabezpieczenia trójfazowestosowane są w układach trójfazowych.

Ochrona

Konstrukcja ochraniacza jednofazowego jest stosunkowo prosta. Wymaga jedynie monitorowania napięcia jednofazowego i ma stosunkowo jedną funkcję, pozbawioną możliwości ochrony przed zanikiem fazy. Ochronnik trójfazowy musi jednocześnie monitorować napięcie trójfazowe, a także wykrywać kolejność faz i warunki zaniku fazy. Dlatego posiada funkcje ochrony przed utratą fazy i zanikiem fazy, dzięki czemu jego funkcjonalność jest bardziej wszechstronna.

Okablowanie

Ochronniki jednofazowe są zwykle dostępne w konfiguracjach 1P lub 2P. Wersja 1P chroni tylko linię fazową, natomiast wersja 2P chroni zarówno linię fazową, jak i linię neutralną, zapewniając bardziej kompleksową ochronę.

Ochronniki trójfazowe są dostępne w konfiguracjach 3P lub 4P. Wersja 3P chroni tylko linie trójfazowe, natomiast wersja 4P chroni wszystkie trzy fazy plus przewód neutralny. Konfiguracja 4P jest zwykle zalecana dla pełnej ochrony, szczególnie w środowiskach, w których awaria linii neutralnej może spowodować znaczne uszkodzenia.

Wniosek

Do ochrony sprzętu elektrycznego podczas nieprawidłowości w napięciu stosuje się zarówno jednofazowe, jak i trójfazowe ochronniki przepięciowe i podnapięciowe, różnią się one jednak zasadami projektowania i możliwymi scenariuszami. Ochronniki jednofazowe są najczęściej stosowane w budynkach mieszkalnych lub małych obiektach komercyjnych. Ich konstrukcja jest stosunkowo prosta, a koszt jest niższy, dzięki czemu nadają się do ogólnych obwodów jednofazowych. Ochronniki trójfazowe mogą monitorować stan napięcia wielofazowego i regulować równowagę faz. Są one zwykle stosowane w przemysłowych systemach zasilania i nadają się do stosowania w obwodach trójfazowych.

Przy wyborze ochraniacza zaleca się kompleksowe uwzględnienie rzeczywistego typu zasilacza, wymagań dotyczących obciążenia, warunków instalacji i potencjalnych przyszłych potrzeb rozbudowy.
