Jak ocenić, czy zabezpieczenie przed przepięciem i pod napięciem wymaga wymiany?

Jako czas użytkowaniaprzepięcie i podnapięciewzrasta, ich wydajność stopniowo maleje, wpływając w ten sposób na działanie ochronne urządzeń elektrycznych. Jak zatem ustalić, czy ochraniacz wymaga wymiany? Poniżej przedstawimy kilka typowych sytuacji, które pomogą Ci zrozumieć oznaki wskazujące, że ochraniacz może wymagać wymiany.

Sygnały spadku wydajności ochrony

1. Częste potknięcia

Jeślizabezpieczenie przeciwprzepięciowe i podnapięcioweczęsto podróżuje bez wyraźnego powodu, wówczas wymagana jest uwaga. Sporadyczne wyzwalanie podczas znacznych wahań napięcia jest zjawiskiem normalnym, ale jeśli zdarza się to często w warunkach normalnego napięcia, może to oznaczać awarię wewnętrznych elementów ochronnika.

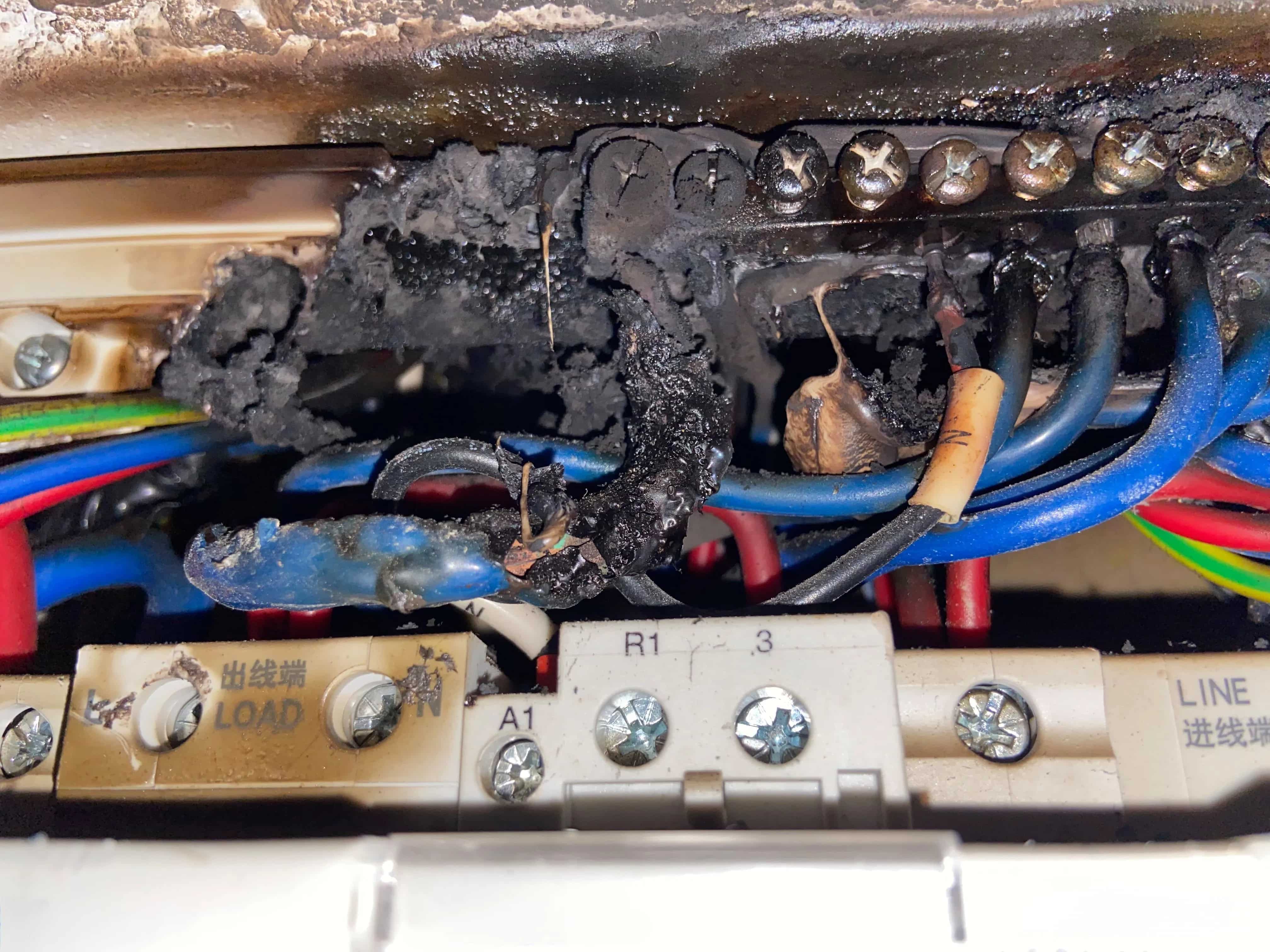

2. Uszkodzenia fizyczne lub zużycie

Badanie fizykalne jest prostą i skuteczną metodą oceny stanu zdrowia protektorów. Poszukaj oznak, takich jak pęknięcia, przebarwienia lub przepalenia na skorupie. Zwykle wskazują one na przegrzanie lub wyładowanie łukowe wewnątrz urządzenia.

• Pęknięcia lub odkształcenia: Wilgoć przedostaje się do środka, uszkadzając obwody wewnętrzne
• Odbarwienie: zwykle wskazuje na przegrzanie elementu
• Temperatura spalania: wskazuje nadmierny prąd lub zwarcie
• Skorodowane zaciski: mają wpływ na jakość i wydajność połączenia

3. Nieprawidłowe napięcie wyjściowe

Użycie multimetru do pomiaru napięcia wyjściowego pokazuje 0 V lub napięcie jest bardzo niskie, co wskazuje na awarię wewnętrznego obwodu wykrywania lub napędu i zabezpieczenie nie może się normalnie zamknąć.

4. Rozszerzone opóźnienie resetowania

Ustawiony czas resetowania wynosił 10 s, ale rzeczywisty czas resetowania przekraczał 10 s, prawdopodobnie z powodu starzenia się wewnętrznego elementu timera lub wycieku kondensatora.

5. Niemożność zresetowania lub ciągłe rozłączanie

Po zadziałaniu zabezpieczenia powinno być możliwe jego automatyczne lub ręczne zresetowanie. Jeśli stale nie może wrócić do stanu roboczego, oznacza to, że wewnętrzny mechanizm może zostać uszkodzony.

6. Względy dotyczące wieku i okresu użytkowania

Większość zabezpieczeń przeciwprzepięciowych i podnapięciowych ma zalecany okres użytkowania, zwykle od 5 do 10 lat, w zależności od modelu i warunków użytkowania. Jeśli ochraniacz osiągnął lub przekroczył ten zakres, zaleca się jego wymianę, nawet jeśli obecnie nadal działa. Ponieważ po okresie krytycznym prawdopodobieństwo awarii urządzenia znacznie wzrośnie.

Codzienna konserwacja i kontrola zabezpieczeń przeciwprzepięciowych i podnapięciowych

Codzienna kontrola

• Szczelność połączenia: Sprawdź wszystkie śruby i śruby zaciskające przewody pod kątem poluzowania, aby zapobiec nieprawidłowemu działaniu lub lokalnemu przegrzaniu z powodu słabego styku.
• Obudowa i otoczenie: Upewnij się, że obudowa jest wolna od pęknięć, wilgoci i kurzu; utrzymywać wentylację i suchość, aby zapobiec korozji i starzeniu się izolacji.
• Status obciążenia: Obserwuj, czy podłączone obciążenie działa normalnie; jeśli obciążenie jest nieprawidłowe (np. częste wyłączanie), konieczna jest dalsza kontrola zabezpieczenia, ponieważ nieprawidłowość obciążenia jest często wczesnym sygnałem ostrzegawczym urządzenia.

Cotygodniowa kontrola

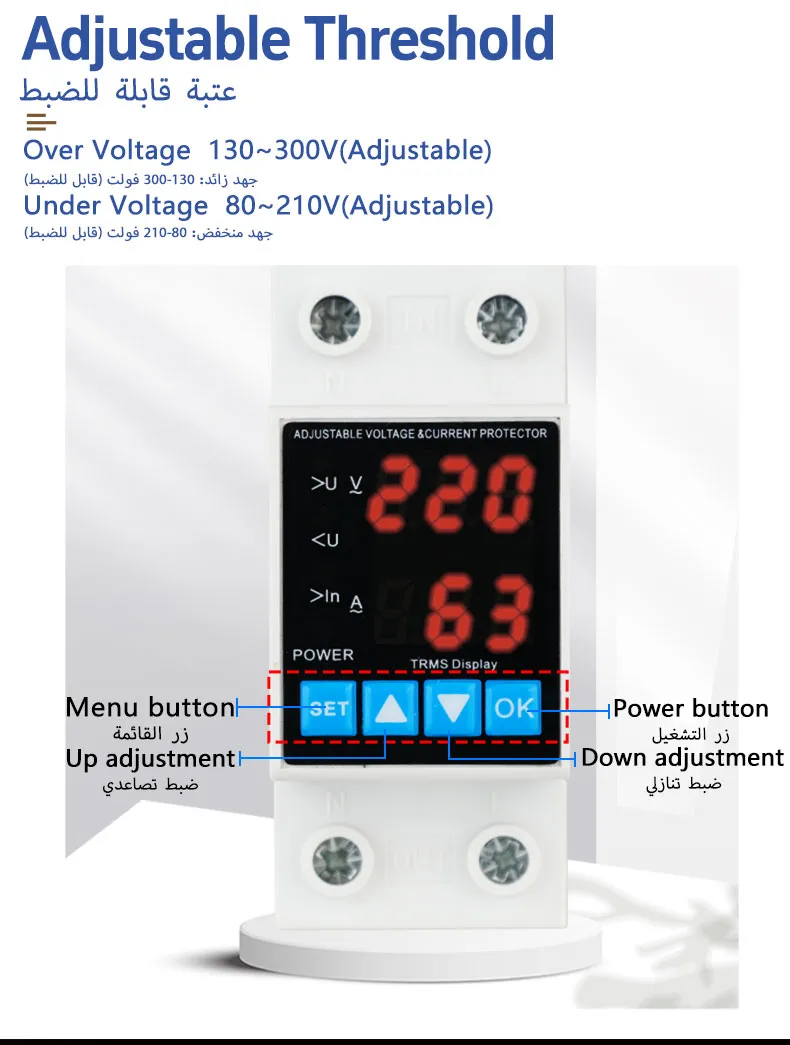

• Weryfikacja ustawienia napięcia: Użyj multimetru lub woltomierza, aby zmierzyć napięcie wejściowe i upewnić się, że mieści się ono w zakresie znamionowym.
• Test działania: Ręcznie lub za pomocą regulowanego zasilacza obniż napięcie poniżej progu podnapięciowego i obserwuj, czy zabezpieczenie odetnie obciążenie; następnie przywróć normalne napięcie i sprawdź, czy zabezpieczenie zresetuje się automatycznie po ustawionym opóźnieniu.
• Czyszczenie terminali: Użyj czystej, miękkiej szczotki lub sprężonego powietrza, aby usunąć kurz z terminali.

Przegląd miesięczny

• Napięcie wyjściowe: Gdy zabezpieczenie jest w stanie zamkniętym, użyj multimetru do pomiaru napięcia wyjściowego, wymagając, aby błąd względem napięcia znamionowego wynosił ≤ 5%. Jeśli przekracza zakres błędu, konieczna jest kalibracja lub wymiana.
• Czas działania przekaźnika: Użyj oscyloskopu lub timera, aby zarejestrować całkowity czas od wyzwolenia zbyt niskiego/nadnapięciowego do odłączenia, a następnie do przywrócenia zasilania. Zapoznaj się z instrukcją techniczną produktu; przekroczenie tego czasu wskazuje na starzenie się elementów wewnętrznych.
• Rezystancja styku: Za pomocą megaomomierza zmierz rezystancję styków głównych, wymagając, aby wynosiła ≤ 0,1 Ω. Przekroczenie normy oznacza zużycie styków, wymagające czyszczenia lub wymiany.
• Funkcja ochronna: Sprawdź, czy uszczelki odgromowe, przeciwwilgociowe i przeciwpyłowe są nienaruszone (czy śruby i uszczelki są zestarzałe). W przypadku stwierdzenia uszkodzeń należy natychmiast wymienić elementy uszczelniające.

Kontrola kwartalna

• Kontrola podzespołów wewnętrznych: Po odłączeniu wyłącznika poprzedzającego, zdejmij obudowę zabezpieczającą i sprawdź płytkę drukowaną, cewkę, sprężynę i styki przekaźnika pod kątem przepalenia, utlenienia lub poluzowania. Wymień znalezione uszkodzone elementy.
• Kalibracja i resetowanie: Użyj przyrządu kalibracyjnego dostarczonego przez producenta lub profesjonalnych usług kalibracyjnych, aby ponownie skalibrować progi podnapięciowego/przepięciowego i parametry opóźnienia.
• Rejestrowanie i raportowanie: Wprowadź wszystkie dane pomiarowe oraz sytuacje dotyczące konserwacji/wymiany z tej kontroli do dziennika konserwacji, aby utworzyć możliwy do prześledzenia zapis.

Coroczna inspekcja

• Ocena trwałości: Oceń, czy wymienić z wyprzedzeniem, na podstawie łącznej liczby zastosowań (np. czy jest ona bliska 50 000 mechanicznych cykli życia).
• Ocena środowiskowa: Sprawdź, czy środowisko instalacji nadal spełnia wymagania dotyczące temperatury pracy, wilgotności i wentylacji produktu; ponownie ocenić, czy wprowadzono jakiekolwiek zmiany.

Wniosek

Zrozumienie kiedyzabezpieczenia przeciwprzepięciowe i podnapięciowewymagają wymiany, pomaga w utrzymaniu bezpiecznego działania układów elektrycznych. Czynniki wspomniane wcześniej, takie jak częste wyłączanie, uszkodzenia wyglądu, starzenie się sprzętu i środowisko pracy, mogą służyć jako punkty odniesienia przy ustalaniu, czy konieczna jest wymiana.

Dzięki regularnej codziennej konserwacji i inspekcji można wydłużyć żywotność osłony, a potencjalne zagrożenia można wykryć na czas, zanim wystąpią problemy. Regularna kontrola stanu sprzętu i testowanie funkcji zabezpieczających są skutecznymi środkami zapobiegawczymi.

W przypadku stwierdzenia nieprawidłowego stanu ochraniacza zaleca się skontaktowanie z profesjonalnym elektrykiem w celu sprawdzenia. Wymiana ochraniacza wymaga niewielkiej inwestycji i może zapobiec znaczącym stratom spowodowanym problemami z napięciem.
