Co to jest ochraniacz napięcia?

W systemach zasilania nieprawidłowości napięcia są jedną z głównych przyczyn uszkodzenia sprzętu i zagrożeń bezpieczeństwa. Urządzenia niektórych osób nie działają prawidłowo, podczas gdy inne zostają wypalone - te nieprawidłowe funkcje są bezpośrednio związane z problemami z napięciem.

Co to jest ochraniacz napięcia?

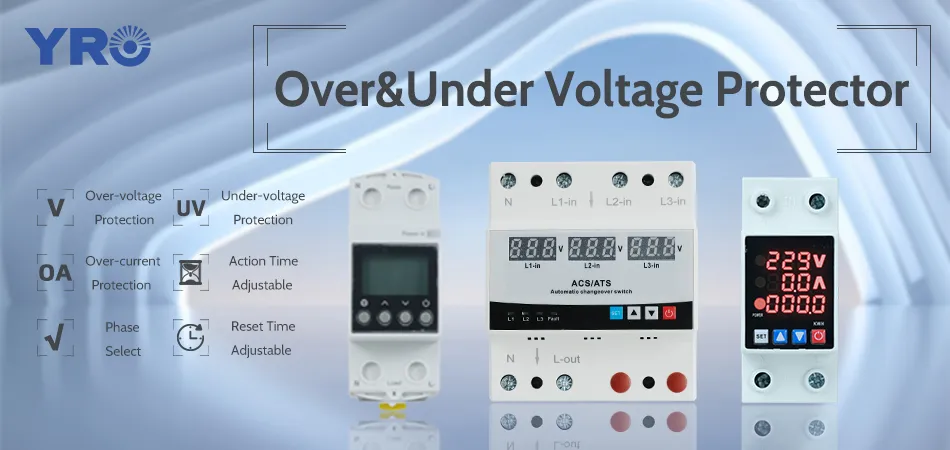

JakiśOver/pod napięciem ochronyjest urządzeniem ochronnym, które integruje monitorowanie napięcia, osąd logiki i kontrolę mocy. Ciągle monitoruje napięcie zasilania i automatycznie odcina obwód, gdy napięcie przekracza lub spadnie poniżej ustawień bezpiecznych. Następnie opóźnia automatyczne reset po normalizowaniu napięcia, zapewniając dynamiczną ochronę urządzeń elektrycznych i systemów zasilania. W przeciwieństwie do aresztowania błyskawicy (które chronią tylko przed przejściowymi kolcami),Ochraniacze napięciaOferuj ciągłe monitorowanie i kompleksową ochronę przed warunkami wysokiego i niskiego napięcia.

Pomimo ich znaczenia wiele osób myliOchraniacze na napięciezAresterowie błyskawicy. Co gorsza, niektórzy nie doceniają ryzyka podważenia. W poniższych sekcjach obalimy nieporozumienia i wyjaśnimy różnice techniczne.

Czy urządzenia gospodarstwa domowego o niskim napięciu?

Krótka odpowiedź: Tak. Podczas gdy wysokie napięcie jest oczywistym zagrożeniem, niskie napięcie jest ukrytym niebezpieczeństwem. Podstawowe mechanizmy uszkodzeń podnośnika są następujące:
Obecny efekt kompensacyjny
Większość urządzeń jest zaprojektowana dla 220-240 V lub 110-120 V (różni się w zależności od kraju).
Zgodnie z p = v*i, gdy napięcie (v) spada, prąd (i) wzrasta, aby utrzymać moc (p). Na przykład:
Sprężarka lodówki o 1000 W (rysowanie 4,5a przy 220 V)
Przy 180 V prąd może wzrosnąć do 1000 W / 180 V.5,56A (wzrost 23%)
Fluktuacje napięcia w granicach ± 10% są normalne. Jeśli przekroczą ten zakres, istnieje ryzyko przegrzania.
Zagrożenia o przegrzaniu
Sprzęt kompensuje energię, zwiększając prąd, powodując przyspieszenie wzrostu przewodów i komponentów. Typowe przejawy to:
Degradacja izolacji uzwojenia silnika (połówki życia na 10 ℃ wzrost)
Niepowodzenie MOSFET w adapterach mocy (temperatura połączenia> 150 ℃)
Kontroluj awarie logiki
Gdy urządzenia elektroniczne są podnośne, mogą wystąpić następujące:
MCU nieprawidłowe funkcje (np. Wszczona błędnie aktywująca tryb spinowy)
Zasilacze w trybie przełączowym Wprowadzanie „trybu czkawki” (powtarzane ponowne uruchomienie uszkadzające kondensatory)

Jaka jest różnica między zabezpieczeniem błyskawicy a obrońcą nadmiernym/poniżej napięcia?

Protektorów iOchraniacze przepięcia i podwoziasą dwa uzupełniające się, ale znacząco różne rodzaje urządzeń ochronnych w systemach zasilania. Poniżej znajduje się systematyczne porównanie oparte na danych technicznych wielu źródeł i napotkanych sytuacjach praktycznych. Jeśli wystąpią jakieś błędy, wyślij wiadomość e -mail do[email protected]Aby je poprawić:

1. Cele ochrony i funkcje

2. Mechanizm operacyjny

• ● Błyskawica (SPD)

Wykorzystuje nieliniowe elementy (np. Movs, rurki zrzutu gazowego), aby utworzyć ścieżkę o niskiej impedancji w odległości 1–25NS, napędzając prąd przypływowy do uziemienia przy jednoczesnym ograniczeniu napięcia resztkowego.

Czas odpowiedzi: 1–100NS

Tryb działania: rozrywka pasywna (połączenie równoległe, bez przerwy obwodu)

• ● Over/pod napięciem

Próbki napięcia w czasie rzeczywistym ： Jeśli progi są naruszone, przekaźnik przecina moc i opóźnia resetowanie po odzyskaniu.

Czas reakcji: 1–2 sekundy (charakterystyka czasu odwrotnego: szybsze dla poważnego przepięcia)

Tryb działania: aktywne odłączenie (połączone serie, kontrola rozpadu obwodu)

3. Scenariusze aplikacji

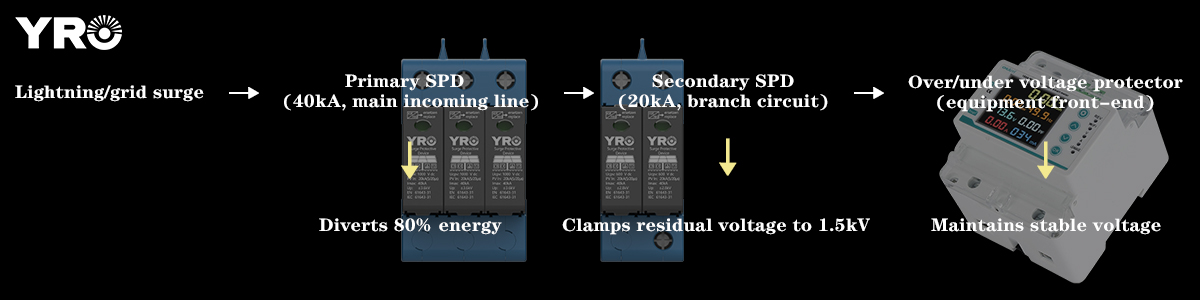

Przykładając dystrybucję energii domowej jako przykład, zaprojektowano trzypoziomowy system ochrony:

Z tego widać, że urządzenia do ochrony przeciwpiętrowej oraz urządzenia o przepięciu i ochronie podnośnika są uzupełniające się: SPD nie może poradzić sobie z ciągłym przepięciem w sieci zasilania, aw tym czasie potrzebne jest urządzenie ochrony napięcia do odcięcia zasilania. Protektor napięcia nie ma odpowiedzi na gwałtowne gwałtowne wzrosty na poziomie nanosekundowym i wymaga SPD w celu zapewnienia przejściowej ochrony.

Wniosek

Fluktuacje napięcia są nieuniknione, ale ich szkód można zapobiec. Ochraniacze przepięcia i podnośnika zapewniają podwójną ochronę przed przepięciem i podnośnikiem w prosty i ekonomiczny sposób. W połączeniu z aresztowcami Surge mogą osiągnąć wyższy poziom ochrony. Niezależnie od tego, czy jesteś na obszarze o niestabilnych sieciach mocy, czy po prostu szukasz spokoju, instalowanie systemów przepięcia i podnapięcia jest długoterminową korzystną miarą.
