Czego może zrobić odporność, czego nie może zrobić wyłącznik obwodu?

Nowoczesne systemy energetyczne są zagrożone przejściowymi wzrostami napięcia. Te krótkie impulsy napięcia o wysokiej amplitudzie, zwykle od nanosekund do milisekund, spowodowane uderzeniami pioruna, fluktuacji siatki lub przełączaniem urządzeń przemysłowych, mogą cicho niszczyć precyzyjne urządzenia elektroniczne, od laptopów po fotowoltaiczne bezwładne. Chociaż wyłączniki obwodowe są kluczowe dla zapobiegania przeciążeniom i zwarciom, są one bezsilne w stosunku do wzrostów na poziomie mikrosekundowym, które omijają ich mechanizmy mechaniczne. Ten artykuł zagłębi się w funkcje, które mogą wykonywać aresztowniki błyskawicy, ale wyłączniki nie mogą, a także dlaczego oba są niezbędne w ochronie elektrycznej.

Czego może zrobić odporność, czego nie może zrobić wyłącznik obwodu?

ObydwaAresterowie błyskawicyIwyłączniki obwodowesą urządzeniami ochronnymi w systemach zasilania, ale mają istotne różnice w pozycjonowaniu funkcjonalnym, zasadach roboczych i scenariuszach aplikacji.

Odprzewodnik z falach wykorzystuje nieliniowe komponenty, takie jak varistory tlenku metali (MOV) do przeprowadzenia przepięcia w ziemi w nanosekundach, chroniąc w ten sposób urządzenia elektroniczne przed natychmiastowymi skokami napięcia (takie jak uderzenia pioruna) - coś, czego wyłączniki nie mogą obsługiwać. Natomiast wyłączniki odcinają zasilanie tylko wtedy, gdy występuje ciągły nadprąd (taki jak przeciążenie lub zwarcie) i nie są w stanie reagować na wzrosty na poziomie mikrosekundowym. Aresztowcy przypływu chronią sprzęt i wyłączniki chronią linie.

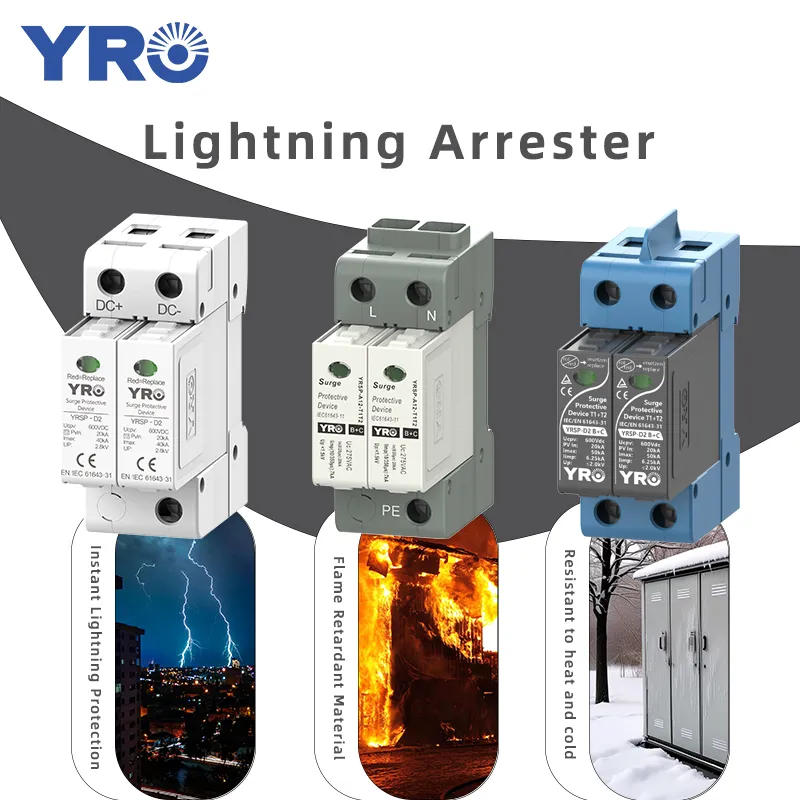

Dlaczego wyłączniki nie mogą zastąpić aresztowników w zakresie ochrony błyskawicy?

Wiele osób chce używać wyłączników obwodowych zamiast aresztowania błyskawicy, aby zaoszczędzić pieniądze, ale jest to niemożliwe. Dlaczego to jest? Po prostu przeczytaj następującą zawartość, a będziesz wiedział.

1. Podstawowe różnice w celach ochrony

Jak wspomniano powyżej, arestery błyskawicy są specjalnie zaprojektowane w celu stłumienia przejściowegoprzepięcie, podczas gdy wyłączniki działają tylko w odpowiedzi naNieprawidłowe prądy(przeciążenie lub zwarcie).

2. Brak cech nieliniowych

.AresterPrzyjmuje nieliniowe materiały rezystancyjne, takie jak tlenek cynku (ZnO), które stanowią stan wysokiego rezystancji (> 1MΩ) przy normalnym napięciu. Jednak gdy napięcie przekracza próg, rezystancja gwałtownie spada do <1Ω, tworząc kanał rozładowania o niskiej impedancji. Ta nieliniowa cecha nie jest opętana przez wyłączniki.

3. Różnica czasu reakcji

• Błyskawica: Odpowiedź na poziomie nanosekundowym, odpowiadając czas przed fali pioruna (1-5 μs) i może zakończyć zaciskanie podczas stadium wzrostu napięcia.
• Wyłączarka: najszybszy czas pracy to w milisekundach, co jest znacznie wolniejsze niż czas trwania uderzeń błyskawicy. Po zareagowaniu wyłącznika prąd błyskawicy przeszedł przez sprzęt i spowodował uszkodzenie.

4. Mechanizm odzyskiwania systemu po działaniu

PoAresterWyładowuje prąd błyskawicy, nieliniowy rezystor natychmiast powraca do stanu wysokiej oporności, a system może nadal działać bez przerwy. Po wyjściu z wyłącznika obwodu zasilacz należy przywrócić poprzez ręczne lub automatyczne przekładanie, co powoduje przerwanie mocy. Na obszarach z częstymi burzami, takie przerwy mogą występować wielokrotnie z powodu wielu uderzeń błyskawicy, poważnie wpływając na niezawodność zasilania.

Gdzie powinny być zainstalowane aresztujące Surge, których wyłączniki nie mogą dotrzeć?

1. Luka kontaktowa z wyłącznikiem obwodu (stan otwarty)

Gdy wyłącznik jest w stanie otwartym, po obu stronach przerwy powstaje szczelina izolacyjna. W tym czasie fala błyskawiczna lub przepięcie operacyjne może ulegać całkowitemu odbiciu przy przerwie, powodując podwójną amplitudę napięcia. ABłyskawicamożna zainstalować po stronie linii przerwy, aby ograniczyć odbite przepięcie.

2. Sekcje linii napowietrznych o wysokim ryzyku uderzenia pioruna

Ponieważ wyłączniki obwodu mogą odcinać tylko prądy zwarciowe, ale nie mogą przechwycić propagacji fali pioruna na przewodach,AresterMożna instalować na przewodach biegunów i wież, na liniach górnych z częstymi aktywami pioruna lub złożonym terenem.

3. Obie strony często otwieranego i zamkniętego przełącznika kontaktowego

Gdy otwiera się przełącznik podłączający (taki jak obwód montowany na biegunie lub rozłącznik), żywa linia boczna jest narażona na ryzyko wtargnięcia fali błyskawicy, a wyłącznik nie może zapewnić ochrony przerwy. Dlatego w celu podłączania przełączników, które często znajdują się w gorącym stanie, aUrządzenia ochronne piorunanależy zainstalować po stronie na żywo.

4. Strona niskiego napięcia transformatora rozkładu

Po inwazji fale pioruna przez stronę wysokiego napięcia mogą one łączyć się z indukcją elektromagnetyczną, generując przepustowe wstrząsy kilkakrotnie niż napięcie znamionowe. .Electrical Surge AreresterPo stronie niskiego napięcia musi utworzyć koordynację wielopoziomową ze stroną wysokiego napięcia, aby zapewnić, że napięcie resztkowe jest niższe niż wartość tolerancji sprzętu.

Wniosek

Zatrzymania i wyłączniki obwodów nie są w związku zastępczym, ale raczej się uzupełniają. Wyłączniki obwodowe są odpowiedzialne za kontrolowanie nadprądu, podczas gdy arestery błyskawicy obsługują natychmiastowe przepięcie. Aby kompleksowo chronić sprzęt i obiekty, oba są niezbędne. Zrozumienie ich odpowiednich funkcji i ograniczeń jest kluczem do budowania bezpieczniejszego i bardziej niezawodnego układu elektrycznego.
