Co to jest wyłącznik nadprądowy UL 1077 DC? Standardy, testy i zastosowania

UL1077to norma bezpieczeństwa produktu dotycząca dodatkowych zabezpieczeń stosowanych w sprzęcie elektrycznym. Niniejsza norma dotyczy urządzeń ochronnych instalowanych wewnątrz sprzętu elektrycznego w celu zapewnienia dodatkowej ochrony. Dla producentów, którzy muszą zintegrować miniaturowe wyłączniki prądu stałego ze sprzętem elektrycznym, norma UL 1077 jest normą produktową wymagającą uwagi.

W tym artykule przedstawiono zakres normy UL 1077, różnice między wyłącznikami nadprądowymi prądu stałego UL 1077 a wyłącznikami mocy zgodnie z innymi normami oraz główne parametry, które kupujący muszą potwierdzić przy wyborze produktów.

Co to jest ulCertyfikat 1077?

UL1077to norma bezpieczeństwa dotycząca dodatkowych zabezpieczeń stosowanych w sprzęcie elektrycznym, opublikowana przez UL Solutions.

Niniejsza norma dotyczy dodatkowych zabezpieczeń, które zapewniają dodatkową ochronę nadprądową sprzętu elektrycznego. Produkty te są zwykle instalowane wewnątrz sprzętu elektrycznego, a nie służą jako podstawowe urządzenia zabezpieczające w obwodach odgałęzionych.

Norma UL 1077 określa głównie wymagania dotyczące dodatkowych ochraniaczy pod względem konstrukcji, wydajności i testowania.

Co robiUL1077Test?

1. Test kalibracyjny

Test kalibracyjny sprawdza, czy wyłącznik działa zgodnie z określoną charakterystyką wyłączania.

Test przykłada do produktu określone prądy i sprawdza, czy produkt zadziała w wymaganym czasie.

2. Test przeciążenia

Test przeciążeniowy sprawdza reakcję wyłącznika w warunkach powtarzającego się przeciążenia.

W przypadku zastosowań prądu stałego warunki testu przeciążeniowego zależą od typu produktu i specyficznych wymagań aplikacji. Niektóre zastosowania związane z rozruchem silnika prądu stałego mogą wymagać wyższych prądów testowych.

Test przeciążeniowy obejmuje 50 cykli pracy w określonych warunkach.

3. Próba wytrzymałości

Test wytrzymałościowy ocenia działanie miniwyłącznika po wielokrotnych operacjach.

W przypadku odpowiednich produktów wymagania normy UL 1077 obejmują 6000 operacji przy prądzie znamionowym i napięciu znamionowym.

Test ten sprawdza, czy produkt nadal działa prawidłowo po wykonaniu określonej liczby operacji elektrycznych i mechanicznych.

4. Test zwarciowy

Test zwarciowy ocenia działanie wyłącznika nadprądowego prądu stałego w określonych warunkach zwarcia.

Test sprawdza, czy produkt może przerwać określony prąd zwarciowy, unikając jednocześnie niedopuszczalnego ryzyka bezpieczeństwa.

Norma UL 1077 obejmuje różne warunki i kategorie testów zwarciowych. Dlatego konkretne warunki testowe zależą od ocen i klasyfikacji produktu.

5. Test wzrostu temperatury

Test wzrostu temperatury ocenia wzrost temperatury miniaturowego wyłącznika w określonych warunkach pracy.

Test sprawdza zmiany temperatury odpowiednich części przewodzących prąd i zacisków.

6. Test wytrzymałości na napięcie dielektryczne

Test wytrzymałości na napięcie dielektryczne ocenia system izolacji wyłącznika.

W teście stosuje się określone napięcia pomiędzy odpowiednimi częściami elektrycznymi. Podczas testu produkt musi spełniać obowiązujące wymagania dotyczące izolacji.

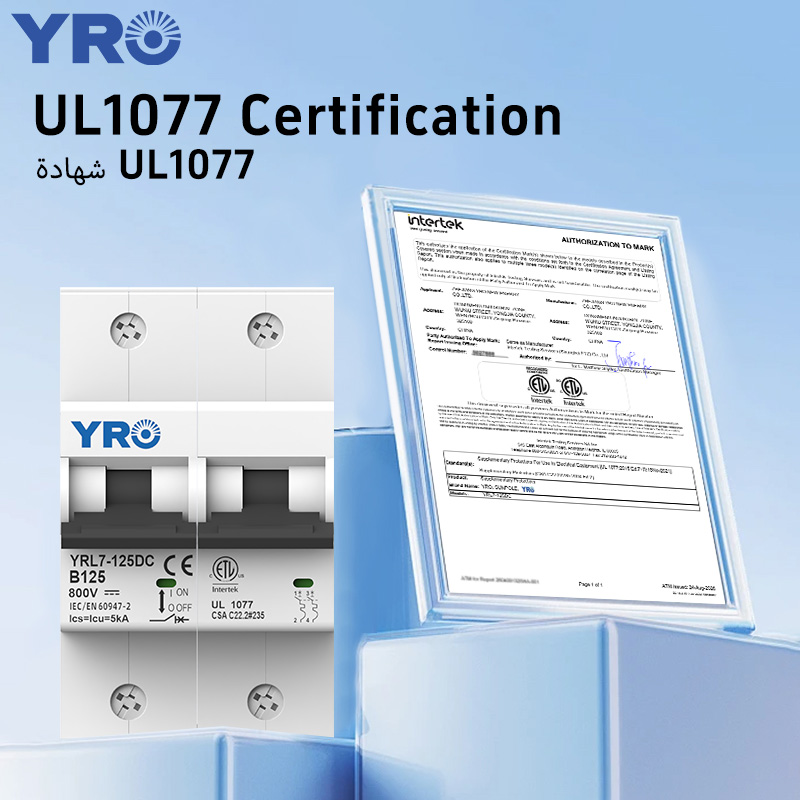

Miniaturowy wyłącznik instalacyjny YRO DC otrzymuje certyfikat UL 1077

Wyłączniki YRO serii YRL7-125DC zostały ocenione zgodnie z obowiązującymi wymaganiami UL 1077. Norma UL 1077 obejmuje wymagania testowe dotyczące kalibracji, wzrostu temperatury, przeciążenia, wytrzymałości, wytrzymywania napięcia dielektrycznego i odporności na zwarcia.

Różne testy oceniają działanie produktu w różnych warunkach. Na przykład test kalibracyjny sprawdza charakterystykę wyłączenia, test wzrostu temperatury ocenia zmiany temperatury w określonych warunkach pracy, test przeciążeniowy ocenia reakcję w określonych warunkach przeciążenia, a test zwarciowy ocenia działanie przerw w określonych warunkach awarii.

W przypadku nabywców informacje o certyfikacie mogą zostać wykorzystane do potwierdzenia, czy produkt spełnia wymagania certyfikacyjne w projekcie sprzętu.

Scenariusze zastosowań wyłączników z certyfikatem UL 1077

Panele sterowania

Panele sterujące zawierają obwody sterujące, obwody mocy i inne obwody pomocnicze. Producenci sprzętu mogą wybierać wyłączniki nadprądowe prądu stałego spełniające wymagania normy UL 1077 w celu dodatkowej ochrony nadprądowej obwodów wewnętrznych w sprzęcie elektrycznym.

Sprzęt automatyki

Sprzęt automatyki zawiera wiele komponentów elektrycznych i elektronicznych, które wymagają zabezpieczenia obwodu.

Producenci sprzętu mogą wybrać wyłącznik MCB na podstawie następujących parametrów:

· Napięcie znamionowe

· Prąd znamionowy

· Liczba biegunów

· Charakterystyka podróży

Wybrane urządzenie zabezpieczające musi odpowiadać wymaganiom elektrycznym urządzenia.

Nowy sprzęt energetyczny

Nowy sprzęt energetyczny zawiera systemy elektryczne wymagające zabezpieczenia obwodu.

Producenci produktów, takich jak sprzęt do konwersji mocy, mogą ocenić, czy dodatkowe rozwiązania zabezpieczające są odpowiednie, w oparciu o konstrukcję sprzętu. Ostateczny wybór zależy od konkretnej konstrukcji urządzenia i odpowiednich wymagań ochronnych.

Wniosek

Certyfikat UL 1077 jest stosowany głównie w zastosowaniach dodatkowej ochrony wewnątrz sprzętu elektrycznego.

Norma UL 1077 ocenia działanie dodatkowego zabezpieczenia z wielu aspektów, w tym charakterystyki roboczej, odporności na wzrost temperatury, odporności na przeciążenia, wytrzymałości, wydajności izolacji i wydajności zwarciowej.

Kupując wyłączniki elektryczne, kupujący muszą wziąć pod uwagę zastosowanie sprzętu, napięcie znamionowe, prąd znamionowy, liczbę biegunów, charakterystykę wyzwalania i obowiązujące wymagania certyfikacyjne.

Zrozumienie zakresu zastosowania certyfikacji UL 1077 może pomóc producentom i nabywcom sprzętu w wyborze odpowiednich produktów do ochrony obwodów w oparciu o wymagania dotyczące projektu elektrycznego.
