Dlaczego wyłączniki izolacyjne energii słonecznej do systemów energii słonecznej są niezbędne w zagranicznych projektach fotowoltaicznych?

Ponieważ energia słoneczna stale rośnie na całym świecie, projekty fotowoltaiczne (PV) wymagają wyższych standardów bezpieczeństwa. Jednym z kluczowych elementów jest wyłącznik izolujący energię słoneczną. W tym artykule wyjaśniono, dlaczego zagraniczne projekty fotowoltaiczne nie mogą się bez niego obejść.

1. Jakie role pełniąPrzełączniki izolujące energię słonecznąGrasz w projekty fotowoltaiczne?

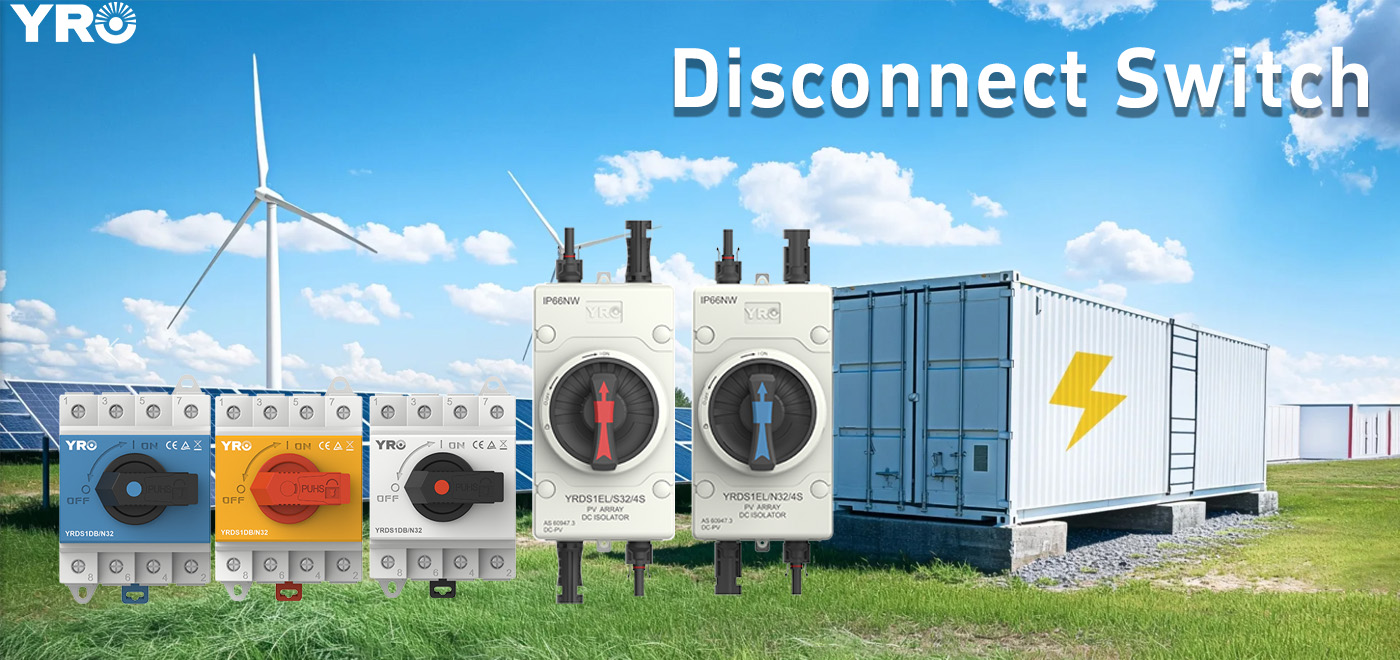

Wyłącznik solarny to urządzenie zabezpieczające, które ręcznie odłącza prąd stały (DC) od systemu fotowoltaicznego. Pozwala na bezpieczne oddzielenie prądu stałego generowanego przez panele fotowoltaiczne.

Bezpieczeństwo instalatorów i personelu konserwacyjnego

Panele słoneczne wytwarzają energię elektryczną zawsze, gdy są wystawione na działanie promieni słonecznych. Mogą wytwarzać prąd stały o wysokim napięciu nawet wtedy, gdy sieć jest wyłączona. Wyłącznik izolujący zapewnia technikom bezpieczną pracę przy systemie bez zagrożeń elektrycznych pod napięciem. Ciąg fotowoltaiczny może wykazywać napięcie zawsze, gdy jest światło, nawet jeśli falownik nie wytwarza prądu przemiennego.

Zapobieganie pożarom

Wadliwe okablowanie lub awarie podzespołów mogą prowadzić do pożaru instalacji elektrycznej. Odpowiednio dobrany odłącznik pomaga odciąć zasilanie w sytuacjach awaryjnych, zmniejszając ryzyko pożaru.

Zgodność z normami elektrycznymi

Większość krajów wymaga stosowania wyłączników izolacyjnych w instalacjach fotowoltaicznych, aby zachować zgodność z przepisami bezpieczeństwa. Należą do nich IEC 60947, NEC Artykuł 690 w USA i AS/NZS 5033 w Australii. Australijska norma AS/NZS 5033 nakazywała instalację dachowych przełączników izolujących energię słoneczną. W przypadku projektów międzynarodowych izolacja prądu stałego jest często określana i weryfikowana w ramach procesów projektowania i dokumentowania zgodnych z IEC/EN. Powszechnym rozwiązaniem jest stosowanie rozłączników zgodnych z normą IEC/EN 60947-3.

Konserwacja systemu i rozwiązywanie problemów

Izolowanie części systemu pozwala na łatwiejszą diagnostykę i naprawy bez konieczności wyłączania całego układu fotowoltaicznego. Lokalny izolator obsługuje powtarzalną procedurę, która zmniejsza prawdopodobieństwo przypadkowego kontaktu, uszkodzenia złącza lub zdarzeń przełączających w nieodpowiednich punktach obwodu.

Miejsca instalacji

Przełączniki izolujące energię słoneczną są zwykle umieszczane w pobliżu paneli słonecznych na dachu i blisko strony DC falownika. Oznacza to, że panele można rozłączać zarówno na ziemi, jak i na dachu. Odłącznik falownika należy zainstalować po stronie prądu stałego układu fotowoltaicznego, w szczególności pomiędzy panelem fotowoltaicznym a falownikiem.

2. Ukryte ryzyko bezPrzełączniki izolujące energię słoneczną

Bez niezawodnego punktu odizolowania technicy chętniej improwizują. Typowe niebezpieczne praktyki obejmują:

Odłączanie złączy prądu stałego pod obciążeniem

Bez odpowiedniej izolacji technicy mogą rozłączyć złącza prądu stałego, gdy obwód jest nadal pod napięciem. Zwiększa to ryzyko wystąpienia łuku elektrycznego i może powodować ukryte awarie, które później objawiają się jako gorące złącza i uszkodzone złącza.

Poleganie wyłącznie na zdalnym wyłączaniu

Zdalne wyłączenie nie powoduje widocznej lokalnej przerwy. Bez określonego punktu otwartego pracownicy nie mogą przed rozpoczęciem pracy potwierdzić, że obwód jest rzeczywiście pozbawiony napięcia.

Różnica między „wyłączonym” a „izolowanym”

Gdy falownik jest wyłączony lub nie wytwarza prądu przemiennego, w układzie może nadal występować napięcie prądu stałego. Nie jest to bezpieczny stan do otwierania terminali. Z drugiej strony, gdy obwód prądu stałego jest otwarty w izolatorze przystosowanym do fotowoltaiki, w znanym miejscu pojawia się zdefiniowany punkt otwarcia, który po weryfikacji umożliwia kontrolowany przebieg prac konserwacyjnych.

Zagrożenia łukiem elektrycznym DC

Prąd przemienny w naturalny sposób przechodzi przez punkty zerowe, dzięki czemu łuki są łatwiejsze do gaszenia. Prąd stały jest ciągły i po odłączeniu tworzy trwałe i niebezpieczne łuki elektryczne. W standardowych przełącznikach prądu przemiennego brakuje wyspecjalizowanych mechanizmów gaszenia łuku wymaganych w przypadku zasilania prądem stałym. Używanie ich w systemach fotowoltaicznych może spowodować poważne przegrzanie, stopienie i poważne ryzyko pożaru.

Zagrożenia związane ze złą jakością izolatorów

Izolatory niskiej jakości mogą niepotrzebnie zadziałać. Korozja, zwłaszcza na obszarach przybrzeżnych, może prowadzić do awarii przełączników. Zużycie mechaniczne spowodowane częstym przełączaniem może z czasem spowodować uszkodzenie styków. Wilgoć i narażenie na substancje chemiczne mogą uszkodzić izolację, czyniąc ją bardziej przewodzącą. Nieprawidłowa instalacja może spowodować pożar instalacji elektrycznej lub awarię systemu.

Scenariusze awaryjne

Sytuacje awaryjne powodują presję czasu i niedoskonałość informacji. Lokalnie dostępny punkt izolacji pozwala ratownikom i personelowi na ustalenie określonej granicy bez zgadywania, które przewodniki pozostają pod napięciem.

3. Jak wybrać niezawodne wyłączniki izolacyjne do globalnych instalacji fotowoltaicznych

Wybierając wyłącznik solarny do zagranicznych projektów fotowoltaicznych, inżynierowie powinni wziąć pod uwagę następujące kryteria:

Napięcie i prąd znamionowy

Przełącznik musi odpowiadać lub przekraczać maksymalne napięcie i prąd systemu. Inżynierowie powinni obliczyć podstawę zimnego Voc (napięcie w obwodzie otwartym) w najgorszym przypadku i prąd ciągły, łącznie z sumowaniem prądu równoległego.

Ochrona przed łukiem fotowoltaicznym DC

Łuki prądu stałego są trudniejsze do wygaszenia niż łuki prądu przemiennego. Przełącznik powinien mieć odpowiednią zdolność gaszenia łuku. Odłącznik prądu stałego odpowiedni do fotowoltaiki został zaprojektowany tak, aby szybko otwierać obwód i zarządzać łukiem powstającym w wyniku rozłączenia styków. „Bezpieczna przerwa” to połączenie przerwy stykowej, odległości izolacji, szybkości przełączania mechanicznego i kontroli łuku.

Odporność na warunki atmosferyczne i stopień ochrony IP

W przypadku instalacji na zewnątrz zaleca się stopień ochrony IP65 lub wyższy. Stopień ochrony IP66 jest niezbędny do ochrony przed kurzem i wodą. Zewnętrzne instalacje fotowoltaiczne powodują również naprężenia UV i termiczne, dlatego materiały obudów muszą tolerować długą ekspozycję i podwyższone temperatury.

Certyfikaty i zgodność

Poszukaj zgodności z normami IEC, UL, TÜV lub innymi normami regionalnymi. Do projektów międzynarodowych należy stosować rozłączniki zgodne z normą IEC/EN 60947-3. Zgodność osiąga się poprzez wybór, dokumentację i weryfikację. Nie można tego osiągnąć poprzez zainstalowanie bliżej nieokreślonego przełącznika.

Konfiguracja bieguna

Inżynierowie powinni rozważyć rozwiązanie jednobiegunowe (dla jednego przewodu) lub dwubiegunowe (dla dodatnich i ujemnych linii prądu stałego). Zaleca się odłączenie obu przewodów prądu stałego, aby zespoły konserwacyjne nie miały wątpliwości co do granicy.

Blokowana pozycja WYŁ

Blokowana pozycja WYŁ. ułatwia procedury odłączania od konserwacji. Gdy przełącznik jest w położeniu WYŁ., otwiera obwód i zapewnia izolację i separację odpowiednią do izolacji, gdy jest używany w warunkach znamionowych.

Wyraźne wskazanie włączenia/wyłączenia

Wymuszający mechanizm przełączający z wyraźnym wskazaniem WŁ./WYŁ. pomaga technikom zweryfikować stan przełącznika.

Lista kontrolna wyboru klucza

• Wartości znamionowe: najgorszy przypadek zimnego Voc, podstawa prądu ciągłego i dowolne sumowanie prądu równoległego

• Kategorie: Klasyfikacja obciążenia PV DC odpowiednia dla obwodu

• Umiejscowienie: dostępna lokalizacja w pobliżu falownika z udokumentowaną granicą izolacyjną

• Zakończenia: zakres przewodów, tulejki/końcówki, wartości momentu obrotowego, weryfikacja uruchomienia

• Środowisko: stopień ochrony IP, odporność na promieniowanie UV, zakres temperatur, metoda uszczelnienia i montażu

• Dokumentacja: mapowanie diagramu jednokreskowego (SLD), etykiety, zapisy dotyczące uruchomienia i notatki dotyczące procedur konserwacji

Kontrola i konserwacja

Wyłączniki izolujące energię słoneczną należy sprawdzać co najmniej raz w roku. Konserwacja koncentruje się na sprawdzeniu uszkodzeń cieplnych, wnikania wilgoci i fizycznej integralności obudowy. Technicy powinni również przetestować mechaniczne działanie klamki, aby upewnić się, że nie stała się krucha lub zakleszczona.

4. Podsumowanie

Przełączniki izolujące energię słoneczną są małą, ale kluczową częścią każdego systemu zasilania energią słoneczną. Zapewniają bezpieczeństwo, zgodność i efektywność operacyjną.

Obwody fotowoltaiczne mogą pozostać pod napięciem przy oświetleniu. Przełączanie DC wymaga specjalnie zaprojektowanej kontroli łuku. Odłącznik solarny przystosowany do instalacji fotowoltaicznych zapewnia inżynierom i zespołom serwisowym określoną granicę, którą mogą obsługiwać, blokować i weryfikować.

Zagraniczne projekty fotowoltaiczne są powszechnie określane i weryfikowane pod kątem oczekiwań IEC i EN. Urządzenie izolujące musi nadawać się do pracy w instalacjach fotowoltaicznych DC, mieć prawidłowe parametry znamionowe dla systemu i być zainstalowane tak, aby technicy mogli je obsługiwać, sprawdzać stan otwarty i w razie potrzeby blokować.
